Что такое конденсат? Конденсат в палатке
Как бороться с конденсатом в палатке?



В разделе "Снаряжение" идёт речь о некоторых основных предметах снаряжения для альпийского треккинга; выбор тем при этом обусловлен наиболее частыми вопросами о снаряжении, получаемыми Комбригом по электронной почте от посетителей данного сайта. В статьях особое внимание уделено вопросам и предметам снаряжения, наиболее часто обсуждаемым в туристических и спортивных форумах. Материал, представленный на данной странице, всё же не стоит воспринимать серьёзно, поскольку автор совершает в нём свою первую попытку переосмыслить замену традиционного походного снаряжения на неконвенциональное.









Copyright © 2019 Леонид Александров (Комбриг)
Публикация статьи: апрель 2019 г.
Условия пользования материалом даны в самом конце страницы

Иллюстрации: 145 фотографий

К оглавлению раздела




Конденсат в палатке и как с ним бороться

Цель данной статьи

Из физики, простыми словами

Напрасно сравнивать разные палатки...
Три необходимых отступления
Почему тёплый воздух поднимается вверх?
Почему в холодном воздухе больше кислорода?
Естественная тяга воздуха в палатке
Почему в тёплом воздухе много воды?
Почему "мокрый" воздух легче сухого?
Относительная влажность воздуха
Абсолютное vs. относительное: важно!
Конденсат и как он образуется в палатке
Что такое "точка росы"?
Некоторые особенности точки росы
Почему важно знакомство с точкой росы?





Фотоматериал к разделу "Из физики"




Проверим знания физики на примере




Конденсат в биваке и в палатке: разница?
Зачем изобрели двухслойные палатки?
Две вещи, без которых конденсата не бывает




Салфетки: помощь в экстренном случае




Конденсат как причина ложных тревог




Ложная тревога 1: Дуги мокрые!
Две негативные стороны "рипстопа"
Ложная тревога 2: Швы протекают!
Ложная тревога 3: На потолке мокрые пятна!
Ложная тревога 4: Стенка протекает!
Ложная тревога 5: Пробоина днища, идём ко дну!




Факторы и меры противодействия конденсату




Группа факторов "Гидрометеорология"




Список факторов данной группы
Вводим новый термин: "залповое проветривание палатки"
Зачем тамбуру палатки футпринт?
Размышления о масштабах испарения с почвы




Группа факторов "Характеристики палатки"




Список факторов данной группы
Конструктивный тип палатки, её высота
Размеры днища, наклон стенок палатки

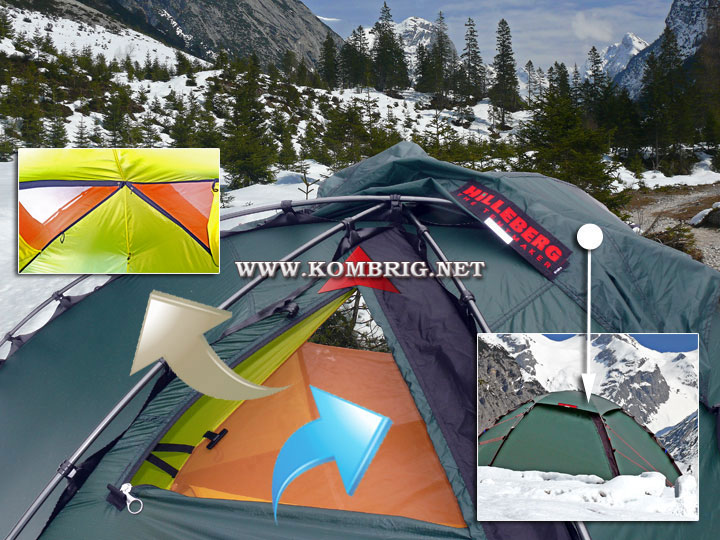

Вентиляционная система (схема) палатки

Вентиляционные окна: неординарные решения
А если нет вентиляционных окон?

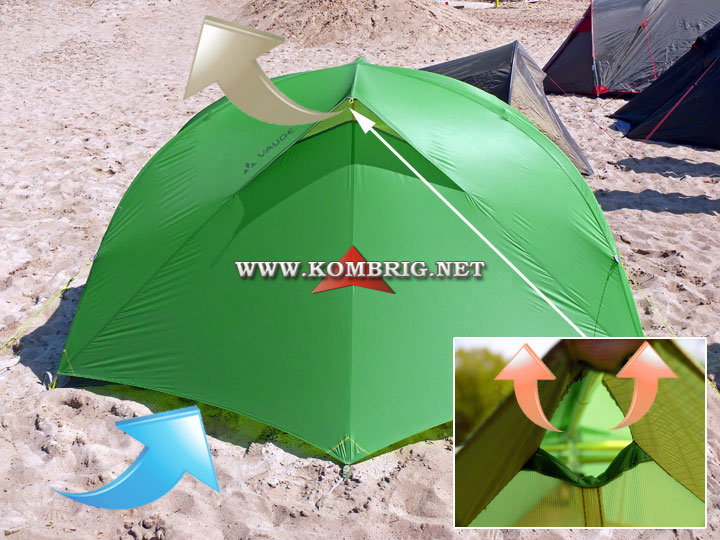

А если внешний тент до самой земли?
Вводим новый термин: "щелевое проветривание палатки"
Количество тамбуров и входов
Зазор между внешним тентом и внутренней палаткой

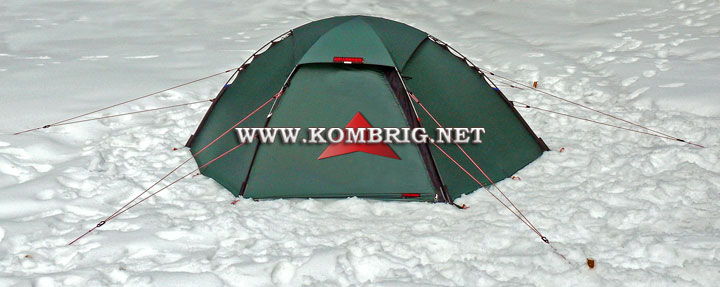

Наличие или отсутствие ветро- и снегозащитной юбки
Степень натяжения внешнего тента и внутренней палатки

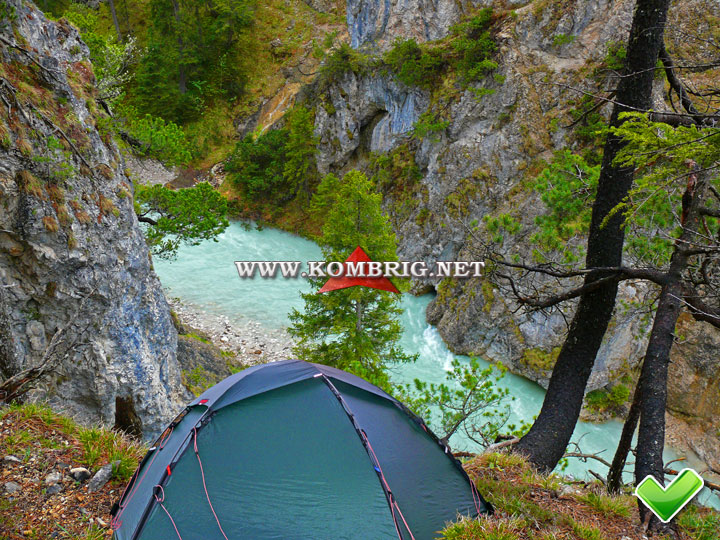

Группа факторов "Расположение палатки на рельефе"




Список факторов данной группы
На закрытом участке рельефа
В низине или в углублении рельефа

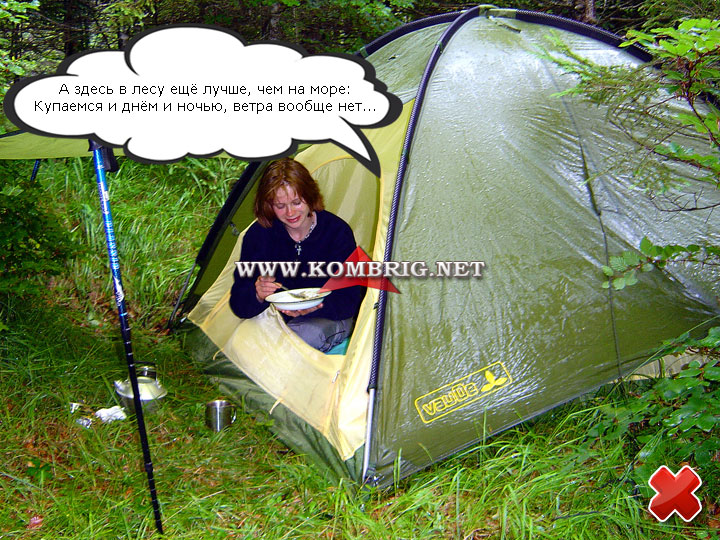

В густом кустарнике или лесу
В мокром месте

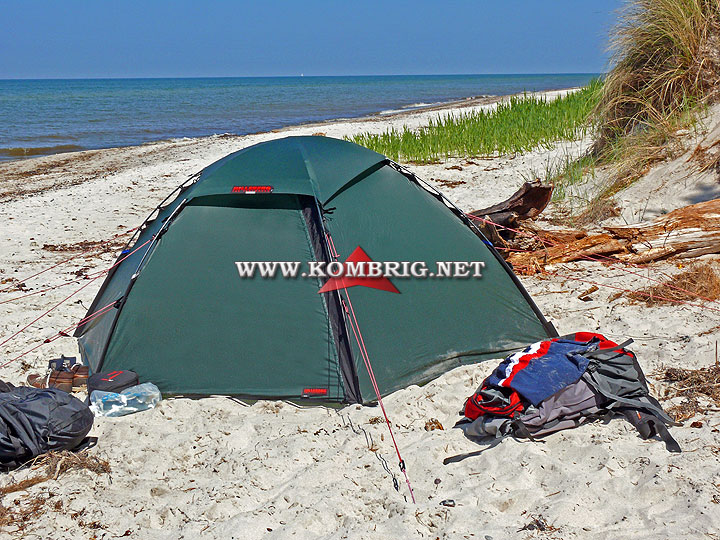

Поблизости от водоёмов
На холодных поверхностях

Искусственное и естественное "экранирование"




Группа факторов "Поведение пользователей палатки"




Список факторов данной группы

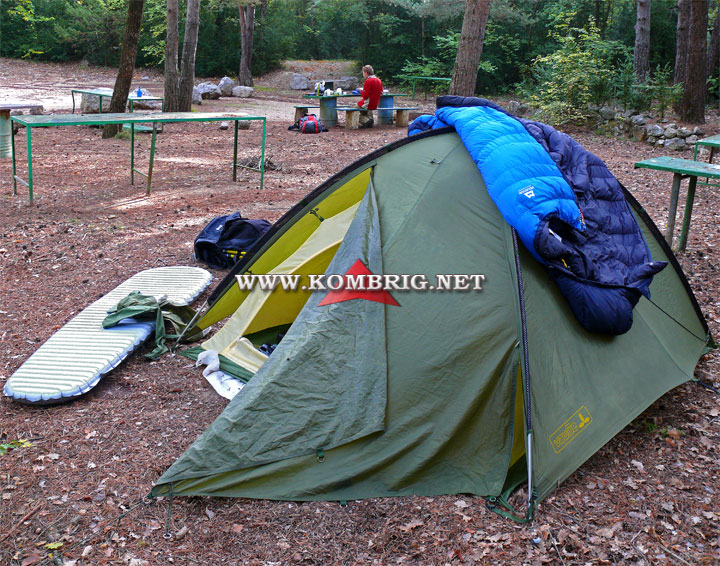

Почему важно сушить палатку?

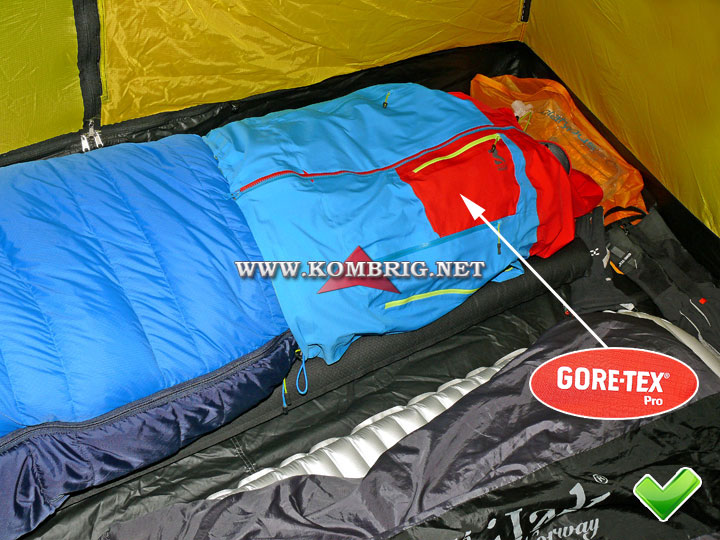

Капиллярная передача конденсата на спальный мешок

Приготовление пищи на горелках внутри палатки

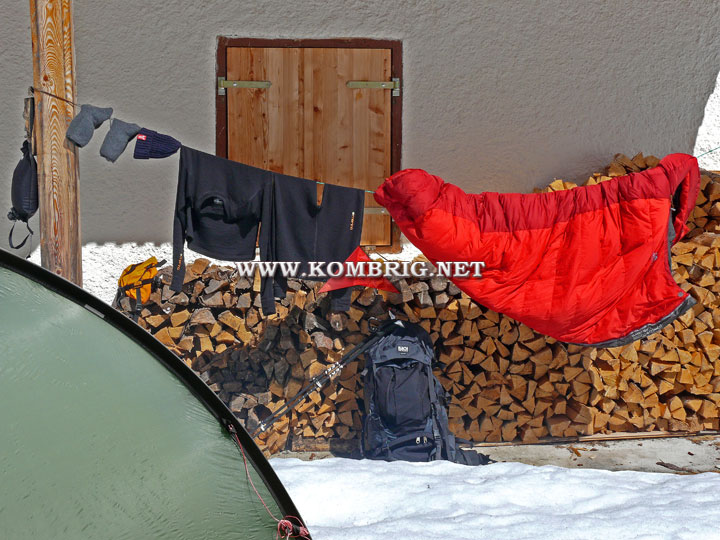

Конденсат в палатке: краткое резюме




Краткое изложение важнейших положений статьи





Цель данной статьи

К началу статьи




Комбриг, побережье Балтийского моря

Автор статьи, "заброшенное" побережье Балтийского моря




Цели статьи: дать читателю представление о тех физических процессах, которые стоят за понятием "водяной конденсат", выявить и классифицировать факторы, способствующие образованию конденсата в туристической палатке, представить возможные меры противодействия образованию конденсата. В статье рассматриваются исключительно так называемые "двухслойные" палатки, то есть, палатки, конструкция которых разработана специально с целью защиты пользователей палатки от конденсата, капающего на них и на их снаряжение. Статья иллюстрирована фотографиями реального использования современных двухслойных туристических палаток известных производителей (в алфавитном порядке: Bergans, Big Agnes, Fjällräven, Heimplanet, Helsport, Hilleberg, Jack Wolfskin, Mountain Hardwear, MSR, Nemo, Nigor, Salewa, Tentipi, Vaude, Wechsel). Автор надеется, что нижеследующий материал не только поможет читателю при выборе его новой палатки, но также даст повод для размышлений о том, что он может изменить в своей старой палатке.



Нижеследующий материал является расширенным изложением одной из тем, затронутых в справочнике "Выбор палатки: всё о туристических палатках". Данный справочник, материал которого регулярно актуализируется, находится в этом же разделе сайта ("Снаряжение"). Быстрее всего перейти к этой статье Вы можете, нажав на картинку, данную справа; материал откроется в новом окне браузера.

Переход к материалу "Выбор палатки: всё о туристических палатках"





Из физики, но простыми словами

К началу статьи





При благоприятных для него метеорологических условиях, водяной конденсат может образовываться без участия человека и на любой поверхности, в том числе в виде росы или инея на обеих сторонах внешних палаточных тентов, и на простой плёнке, используемой в качестве элементарного навеса-укрытия. Чем более гладкой и чем менее гигроскопичной является поверхность, тем лучше виден образовавшийся на ней водяной конденсат:



Туман; капли водяного конденсата, отчётливо видимые на гладком металлическом щите

Туман; капли водяного конденсата, отчётливо видимые на гладком металлическом щите



Близость к воде; капли водяного конденсата, отчётливо видимые на гладком металлическом щите

Близость к воде; капли водяного конденсата, отчётливо видимые на гладком металлическом щите




Напрасно сравнивать разные палатки в аспекте конденсата

К началу статьи




Сам феномен образования конденсата в палатке, а также количество этого конденсата, обусловлены совпадением множества факторов, имеющих различный характер. В самом большом разделе данной статьи ("Меры противодействия образованию конденсата") мы рассматриваем около 30 факторов, потенциально способствующих образованию конденсата внутри туристической палатки, и условно делим их на 4 группы (гидрометеорология, характеристики палатки, расположение палатки на рельефе, поведение человека внутри палатки). В конечном итоге мы увидим, что высказанное в одном интернет-форуме утверждение




"Конденсата в данной палатке не было совсем, в отличие от предыдущей палатки в походе год назад и в том же месте"




не только не содержит какой-либо сравнительной оценки обеих палаток, но и попросту бессмысленно. Сравнение различных моделей палаток по параметру "степень подверженности конденсату" может быть надёжным только в том случае, когда сравниваемые палатки удовлетворяют, как минимум, всем следующим требованиям одновременно:




они имеют одинаковый конструктивный тип,

они имеют одинаковые количество, размеры и местоположение вентиляционных окон,

они имеют одинаковые высоту и внутренний объём,

они находятся в одном и том же месте в одно и то же время,

они одинаково сориентированы в пространстве по отношению к ветру,

внутри палаток находится одинаковое количество людей,

люди, находящиеся в каждой из сравниваемых палаток, имеют одинаковую суммарную теплоотдачу.




Три необходимых отступления

К началу статьи




Понятие "водяной пар" в контексте данной статьи



Излагая суть физических процессов "простыми словами", мы всё же - чтобы не упроститься до крайности - сохраняем в этом изложении физический термин "водяной пар". В обиходной речи это выражение означает пар, видимый глазу. В технике же и естествознании (и, соответственно, также и в нашем изложении) выражение "водяной пар" означает воду в газообразном состоянии. Этот водяной пар прозрачен, не имеет цвета, и, поэтому, так же как и воздух, совершенно невидим. Видимым он становится при его конденсации, то есть, при его переходе из газообразного состояния в состояние жидкое (например, в росу) или в твёрдое (например, в иней).



Водяной конденсат в жидком виде: утренняя роса на наружной стороне внешнего тента палатки

Водяной конденсат в жидком виде: утренняя роса на наружной стороне внешнего тента палатки



Водяной конденсат в твёрдом виде: иней на внешнем тенте с наветренной стороны палатки

Водяной конденсат в твёрдом виде: иней на внешнем тенте с наветренной стороны палатки




Галочки и крестики в контексте данной статьи



Зелёные галочки и красные крестики, встречающиеся в данной статье в нижнем правом углу некоторых фотографий, вовсе не означают "Правильно" или "Неправильно". Зелёную галочку следует понимать таким образом: на фотографии изображено некое обстоятельство, играющее позитивную роль в аспекте противодействия образованию конденсата. Красный же крестик означает наличие на фотографии некого обстоятельства, благоприятствующего образованию конденсата или же способного вызвать повреждения палатки.



Красный крестик на фотографии означает наличие обстоятельства, благоприятствующего образованию конденсата

Красный крестик означает наличие обстоятельства, благоприятствующего образованию конденсата




Понятие "ветер" в контексте данной статьи



Под словом "ветер" мы подразумеваем поток воздуха любой силы, движущийся преимущественно в горизонтальном направлении. Напомним читателю, что по шкале Бофорта, принятой для оценки скорости ветра, к "ветрам" относятся также и ветры, не ощутимые лицом и не регистрируемые флюгерами или флажками; направление этих ветров можно заметить только по относу дыма.




Почему тёплый воздух поднимается вверх?

К началу статьи




Воздух состоит из молекул различных газов, находящихся в беспорядочном движении. При нагревании воздуха, скорость движения его молекул увеличивается, при охлаждении - уменьшается. В отличие от молекул холодного воздуха, молекулы тёплого воздуха, имея более высокую скорость, сталкиваются друг с другом с большей энергией и вследствие этих столкновений разлетаются на бóльшие расстояния; силы их взаимного притяжения уменьшаются, и поэтому воздух расширяется, то есть, увеличивает свой объём. Наглядное и быстрое подтверждение этого феномена: изменение внешнего вида пустой пластиковой бутылки с плотно закрученной крышкой после её даже короткого пребывания в морозилке холодильника.

Поскольку при нагревании воздух увеличивает свой объём, происходит снижение его плотности (массы на единицу объёма). Таким образом, нагревание делает воздух более лёгким по сравнению с холодным воздухом. Результат: тёплый воздух поднимается вверх. Недаром в помещении у потолка воздух всегда теплее, чем у пола. Кстати, тёплый воздух поднимается вверх не самостоятельно, он попросту вытесняется вверх холодным воздухом (см. ниже, "Как в палатке возникает естественная тяга воздуха?").



Почему в холодном воздухе больше кислорода?

К началу статьи



Как мы только что видели, при снижении температуры воздуха происходит увеличение его плотности (массы на единицу объёма). При снижении температуры воздуха также снижается количество влаги в этом воздухе (см. ниже, "Почему тёплый воздух вмещает больше водяного пара?"). Таким образом, по сравнению с тёплым воздухом, в холодном воздухе не только увеличена концентрация составляющих его газов, но и уменьшено пространство, способное быть занятым водой. Cледовательно, в холодном воздухе содержится также больше кислорода, чем в тёплом воздухе того же объёма.



Как в палатке возникает естественная тяга воздуха?

К началу статьи



Точно так же, как в системах естественной вентиляции зданий, основанной на разнице температур воздуха снаружи и внутри здания. Как мы видели выше, плотность (масса на единицу объёма) тёплого воздуха, поднявшегося в верхнюю часть палатки, меньше плотности холодного воздуха, находящегося в нижней части палатки. Меньшая плотность тёплого воздуха означает более низкий "вес" этого воздуха, и поэтому по сравнению с холодным воздухом тёплый воздух оказывает меньшее давление на находящийся под ним воздушный слой. Таким образом, возникает разница давлений внутри палатки и снаружи. Ближе к основанию палатки устанавливается поток воздуха, направленный внутрь палатки через её двери, нижние вентиляционные отверстия и/или щель между краем внешнего тента и почвой. Имея более высокое давление, холодный воздух, проникающий в палатку снизу, в буквальном смысле слова "выдавливает" тёплый воздух в верхнюю часть палатки и вынуждает его покидать палатку через вентиляционные отверстия. Не случайно, производители палаток стараются расположить вентиляционные отверстия внешних тентов как можно выше. Процесс "выдавливания" тёплого воздуха холодным имеет непрерывный характер, так как внутри палатки поступивший в неё холодный воздух постепенно подвергается нагреву. На следующей картинке: обобщённая схема естественной тяги воздуха на примере всесезонной палатки, вентиляционная система которой близка к идеальной.


Принцип возникновения естественной тяги воздуха в палатке (обобщённая схема)

Принцип возникновения естественной тяги воздуха в палатке (обобщённая схема)



Почему тёплый воздух вмещает больше водяного пара?

К началу статьи



Как мы уже отметили, при нагреве воздуха увеличивается скорость движения его молекул и уменьшаются силы их взаимного притяжения; при охлаждении воздуха уменьшается скорость составляющих его молекул и увеличиваются силы их взаимного притяжения. Соответственно, в холодном воздухе молекулы водяного пара слипаются друг с другом более активно, чем в тёплом воздухе. Результат: стадия, на которой воздух не может больше удерживать водяной пар вследствие перенасыщения его слипшимися молекулами, и водяной пар начинает "покидать" воздух, оседая из него на поверхностях твёрдых предметов, наступает у холодного воздуха раньше, чем у тёплого воздуха. Вместить в себя больше водяного пара этот воздух может только в том случае, когда повысится его температура, то есть, когда его молекулы начнут двигаться активнее и, таким образом, их способность слипаться друг с другом станет более умеренной. Следовательно, тёплый воздух способен набрать в себя больше водяного пара, чем холодный воздух того же объёма и при том же атмосферном давлении. Так, например, при "нормальном" атмосферном давлении в 1013 гектопаскалей один кубический метр воздуха может "набрать" максимально следующее количество водяного пара:



Температура
воздуха

Максимально возможное количество
водяного пара в 1 м3 воздуха

- 20 оС

≈ 1 грамм

  0 оС

≈ 5 граммов

+ 10 оС

≈ 10 граммов

+ 30 оС

≈ 30 граммов



Почему загруженный водяным паром воздух легче сухого воздуха?

К началу статьи



Казалось бы, за счёт дополнительной загрузки водяным паром тёплый (влажный) воздух должен быть тяжелее холодного (сухого) воздуха. Однако, влажный воздух обладает меньшей плотностью (массой на единицу объёма), чем воздух сухой. Понять этот на первый взгляд парадоксальный факт помогает физический термин "молярная масса", то есть, масса одного моля вещества (единица измерения: грамм на моль). Тогда как молярная масса воды составляет 18 г/моль, молярная масса основного компонента воздуха (азот, почти 80% объёма воздуха) имеет молярную массу 28 г/моль.


Загруженный водяным паром тёплый воздух легче сухого холодного воздуха

Загруженный водяным паром тёплый воздух легче сухого холодного воздуха



Что такое относительная влажность воздуха?

К началу статьи



Как мы уже видели выше (см. приведённую выше таблицу), количество воды, которое может вобрать в себя воздух, зависит от температуры этого воздуха. Поскольку степень насыщения воздуха водяным паром опосредствована его температурой, целесообразным представляется измерение этой степени не в абсолютных величинах (г/м³), а в виде отношения количества пара в воздухе к максимально возможному при конкретной температуре, то есть, в виде "относительной влажности воздуха" (обозначение: RH, relative humidity, единица измерения: процент). Так, например, относительная влажность воздуха 100% свидетельствует о том, что при данной температуре воздух "насыщен" водой до предела и поэтому больше не в состоянии вбирать её в себя. Относительная влажность воздуха 50% означает, что воздух "принял" в себя только половину того количества воды, которое он способен принять при данной температуре.





Абсолютное и относительное:
Что не видно с первого взгляда?

К началу статьи




Предположим, что в 1 кубическом метре воздуха, имеющего температуру 0 оС, содержится 5 граммов водяного пара. Согласно приведённой выше таблице, в данном случае относительная влажность воздуха составляет 100% (5 граммов есть максимально возможное количество водяного пара в 1 м3 воздуха с температурой 0 оС). Теперь представим себе, что в 1 кубическом метре воздуха, имеющего температуру +30 оС, содержится 15 граммов водяного пара (то есть, в 3 раза больше, чем в предыдущем случае). Согласно той же таблице, в данном случае относительная влажность воздуха составит 50%, поскольку в 1 м3 воздуха, нагретого до +30 оС, может содержаться максимально около 30 граммов водяного пара. Таким образом, при 50% относительной влажности воздух может содержать значительно больше воды в абсолютном выражении, чем при 100% относительной влажности. И мы лишний раз видим, какую серьёзную роль в процессе насыщения воздуха водой играет температура.



Что такое конденсат и как он образуется в палатке?

К началу статьи



Представим себе путь, по которому насыщённый влагой тёплый воздух выходит из палатки. Пройдя сквозь стенки способной пропускать водяной пар внутренней палатки, он поднимается дальше, и, наконец, приходит в контакт с внешним тентом палатки. Температура поверхности этого тента существенно ниже температуры поступающего снизу тёплого воздуха, и поэтому тёплый воздух тут же начинает интенсивно охлаждаться. Как мы уже знаем (см. выше), охлаждение означает снижение способности воздуха удерживать в себе водяной пар. Следовательно, содержащий много воды тёплый воздух начинает избавляться от её излишков, в буквальном смысле слова "выкладывая" их на ближайшие к точке упомянутого выше "контакта" твёрдые поверхности - то есть, на внутреннюю сторону внешнего тента и - в случае, если каркас палатки находится под внешним тентом - на дуги палатки. Подобный процесс называется "конденсацией" водяного пара. А то, что появляется на твёрдых поверхностях в результате этого процесса, именуется "водяным конденсатом". Кстати, конденсат образуется не только на твёрдых поверхностях в виде росы, инея, изморози, гололёда и гололедицы. Висящие в воздухе дымка, туман и облака - это тоже результат конденсации водяного пара.

На макрофотографии, приведённой ниже: покрытая водяным конденсатом внутренняя сторона палаточного внешнего тента, изготовленного из рипстоп-нейлона с двусторонним силиконовым водозащитным покрытием. На фотографии изображена начальная фаза образования конденсата - возникновение мелких капелек воды, которые через некоторое время начнут слипаться в более крупные. Ориентируясь на указанный на фотографии масштаб, легко вычислить, что размеры самой большой капли на фотографии не превышают 1,5 мм.


Покрытая водяным конденсатом внутренняя сторона внешнего тента палатки

Покрытая водяным конденсатом внутренняя сторона внешнего тента палатки



Что такое "точка росы"?

К началу статьи


Точка росы пришла, когда её не ждали


Точка росы (обозначение: Td, dew point, единица измерения: градус) является температурой, до которой воздух, имеющий какие-то определённые ("исходные") температуру и влажность, должен охладиться при постоянном давлении, чтобы количество содержащегося в нём водяного пара достигло максимально возможного (относительная влажность 100%). При дальнейшем снижении температуры воздуха из этого воздуха начинает выделяться водяной конденсат. Таким образом, точка росы является некой "температурной границей", после пересечения которой столкновение с конденсатом становится неизбежным.




Примеры:

При относительной влажности воздуха 75% и его температуре +5 оС, точка росы составит +1 оС. В данном случае, разница между фактической (исходной) температурой воздуха и точкой росы составляет всего 4 градуса: воздух имеет сравнительно высокую влажность (75%), и, соответственно, его температуре нужно упасть незначительно, чтобы началось выделение конденсата.

При относительной влажности воздуха 30% и его температуре +5 оС, точка росы составит -11 оС. В данном случае, разница между фактической (исходной) температурой воздуха и точкой росы составляет уже 16 градусов: воздух имеет сравнительно низкую влажность (30%), и, соответственно, чтобы началось выделение конденсата, его температуре необходимо упасть существенно "дальше", чем в первом примере.



Взаимосвязь температуры воздуха, точки росы и относительной влажности воздуха демонстрирует следующий график метеорологических данных, транслированных несколько дней подряд одной автономной альпийской метеостанцией. Как мы видим, приближению температуры воздуха (красная линия)  к точке росы (синяя линия) соответствует повышение относительной влажности воздуха. Чем больше расхождение температуры воздуха и точки росы, тем ниже относительная влажность воздуха. При совпадении температуры воздуха с точкой росы, относительная влажность воздуха будет достигать 100%, то есть, насыщение воздуха водой станет максимальным, и при дальнейшем снижении температуры излишки воды начнут осаждаться на твёрдых поверхностях.



Температура и относительная влажность воздуха, точка росы

Температура и относительная влажность воздуха, точка росы



Некоторые особенности точки росы

К началу статьи



Точка росы является температурой, поэтому в нашем изложении мы намеренно НЕ используем выражение "температура точки росы", дабы избежать тавтологии, аналогичной той, которая присутствует в выражении "масло масляное" и в очень популярных в русскоязычном Интернете вульгаризмах "экипировка снаряжения" и "несущий каркас палатки".



Определение точки росы ("температура, до которой должен охладиться воздух, чтобы началось образование конденсата") и тот факт, что конденсат в палатке образуется при охлаждении воздуха у поверхности внешнего тента, даёт нам возможность условно принять, что точка росы в своём "идеальном палаточном" варианте если и не равна температуре внешнего тента, то, по крайней мере, достаточно близка к ней.



Уже сам оборот "температура, до которой должен охладиться воздух" в определении точки росы (см. выше), свидетельствует о том, что точка росы, в отличие от прочих метеорологических параметров (например, температуры воздуха, глубины снежного покрова, количества осадков, силы и направления ветра и др.) не может быть измерена непосредственно, а рассчитывается на основе других параметров - а именно, на основе фактической температуры и фактической влажности воздуха.



Чем больше водяного пара содержится в воздухе, тем выше точка росы этого воздуха. Приведённый выше график хорошо демонстрирует данное обстоятельство.



Точка росы всегда ниже "исходной" фактической температуры воздуха, поскольку процессу конденсации водяного пара предшествует охлаждение насыщенного этим паром воздуха.



Нижняя граница облачности (так называемый "уровень конденсации") находится на той высоте, где температура воздуха совпала с точкой росы, то есть, относительная влажность воздуха составила 100%. В роли холодной "поверхности", на которой образуется конденсат, в данном случае выступают так называемые "ядра конденсации", то есть, практически всегда присутствующие в атмосфере мельчайшие твёрдые частицы (пылинки) или капельки жидкости.




Почему знакомство с точкой росы так важно?

К началу статьи




В условиях реального палаточного похода, расчёт точки росы с помощью таблиц, калькуляторов или даже специальной переносной аппаратуры будет обременителен, и, скорее всего, практически не реализуем, а также вряд ли сможет принести какую-либо существенную пользу. Феномен точки росы рассматривается в данной статье сравнительно подробно только по одной причине: без знакомства с этим феноменом трудно представить себе, как именно формируется "климат" внутри туристической палатки. Без этого знакомства будет также трудно понять, почему так важна хорошая вентиляция палатки. Ведь только при хорошей вентиляции охлаждение тёплого влажного воздуха в палатке будет эффективным; соответственно, эффективным будет и снижение влажности этого воздуха. А это, в свою очередь, будет снижать точку росы и, тем самым, "удалять" её от температуры внешнего тента. Что, в конечном итоге, если и не устранит конденсат полностью, то, по крайней мере, сократит его количество.



Плохая погода - лучшее время для перемещения точки росы и экспериментов с водяным конденсатом

Дерзкий вызов мирозданию: сдвигание точки росы одним волевым усилием





Фотоматериал к разделу "Из физики"

К началу статьи





Чтобы дать читателю возможность воочию увидеть взаимосвязь температуры воздуха, точки росы, относительной влажности воздуха и конденсата в реальных и различных погодных условиях, мы выбрали пару оснащённых вебкамерами автономных альпийских метеостанций, которые через мобильную телефонную сеть автоматически выводят метеоданные и фотографии на соответствующе интернетные сайты. Приведённые в данном подразделе иллюстрации составлены автором данной статьи на основе архива австрийской Информационной Системы Тирольской Слубы Предупреждения о Лавинах (lawis.at) и австрийского архива фотографий, полученных с вебкамер высокого разрешения (foto-webcam.eu). Схему работы с этими двумя архивами разъясняет следующая картинка:



Схема работы с австрийскими архивами метеоданных и фотографий, полученных с вебкамер

Схема работы с австрийскими архивами метеоданных и фотографий, полученных с вебкамер




На следующей картинке: 15 декабря 2017 года в 0 часов 20 минут одна автономная австрийская метеостанция, расположенная на высоте около 2000 метров, регистрирует совпадение температуры воздуха с точкой росы (см. красную стрелку в верхней части диаграммы). Красная стрелка в нижней части диаграммы показывает, что в этот момент относительная влажность воздуха составляет 100%. На диаграмме также видно, что данное состояние (совпадение температуры воздуха с точкой росы и 100%-ная относительная влажность воздуха) продолжается уже более 12 часов, и будет продолжаться ещё около 7-8 часов. Фотография, сделанная в это же время (15.12.17, 00:20), свидетельствует о том, что метеостанция и вебкамера находятся в облаке - то есть там, где произошла конденсация водяного пара из воздуха, в результате чего этот пар стал видимым. Ещё бы: в данный момент температура воздуха уже совпала с точкой росы, и поэтому воздух не способен дальше насыщаться водяным паром и удерживать его в невидимом глазу газообразном состоянии.



Метеостанция в облаке: совпадение температуры воздуха с точкой росы, относительная влажность воздуха 100%

Метеостанция в облаке: совпадение температуры воздуха с точкой росы, влажность воздуха 100%




На следующей картинке: через несколько часов (15 декабря 2017 года около 7 часов утра), та же метеостанция регистрирует расхождение линий температуры воздуха и точки росы (см. красную стрелку в верхней части диаграммы). Параллельно идёт снижение относительной влажности воздуха (см. красную стрелку в нижней части диаграммы). Как мы видим на соответствующей фотографии, в данный момент метеостанция и вебкамера находятся уже за пределами облака. На диаграмме также видно, что в момент максимального удаления линий температуры воздуха и точки росы друг от друга (около 9 часов утра) относительная влажность воздуха снижается до примерно 50%.

Следующая фотография интересна также и тем, что в её верхней части можно распознать нижнюю границу облачности или так называемый "уровень конденсации" (определение было приведено выше, см. раздел "Некоторые особенности точки росы"). Таким образом, мы своими глазами видели некое "перемещение" точки росы: ещё недавно (см. предыдущую картинку) она равнялась температуре воздуха на высоте нашей метеостанции, теперь же она понизилась (см. синюю линию в верхней части диаграммы на следующей картинке), то есть, переместилась выше по высоте, где чаще всего холоднее. И там произошла та же самая цепочка событий, результат которой 7 часов назад был зафиксирован на предыдущей картинке: температура воздуха совпала с точкой росы => относительная влажность воздуха достигла 100% => водяной пар начал конденсироваться, переходя в жидкое состояние. Как приятно, что весь этот процесс теперь происходит выше нас, ведь мы наконец-то можем разглядеть находящуюся под нами столицу австрийской федеральной земли Тироль, город Инсбрук:



Облако покидает метеостанцию: температура воздуха отлична от точки росы, относительная влажность воздуха снижается

Облако уходит: температура воздуха отлична от точки росы, влажность воздуха снижается




На следующей картинке: через 6 часов (15.12.2017; 13:00), линия точки росы начинает "метаться", то кратковременно прижимаясь к линии почти не изменяющейся температуры воздуха, то так же кратковременно удаляясь от неё. Синхронно с линией точки росы "мечется" и линия относительной влажности воздуха: от примерно 50-60% она периодически резко подскакивает до 100%, чтобы затем так же резко снова упасть к 50-60%. На фотографии хорошо видна причина данного "метания": в эти моменты в свободную от облачности точку, где находятся метеостанция и вебкамера, периодически и на короткое время прорываются отдельные небольшие клочья облаков, и следовательно, происходят достаточно резкие колебания влажности воздуха. Что, естественно, находит своё отражение в поведении точки росы.



Причина резких колебаний точки росы и относительной влажности воздуха: "рваная" облачность

Причина резких колебаний точки росы и относительной влажности воздуха: "рваная" облачность




И, наконец, приведём пример, в котором температура воздуха существенно отличалась от точки росы, и, соответственно, относительная влажность воздуха была достаточно низкой. На следующей фотографии: около полудня 7 апреля 2019 года температура воздуха была равна приблизительно плюс 8 градусам, точка росы находилась около отметки минус 9 градусов. Таким образом, разница между температурой воздуха и точкой росы равнялась примерно 17 градусам; соответствующая относительная влажность воздуха составила около 30%.



Существенная разница между температурой воздуха и точкой росы, низкая относительная влажность воздуха

Существенная разница между температурой воздуха и точкой росы, низкая влажность воздуха





Теперь проверим знания физики на примере

К началу статьи





Переход к статье "Современный высокогорный альпийский приют-бивак"
ПЕРЕХОД К СТАТЬЕ "ПРИМЕР ПРИЮТА-БИВАКА"

В одном из походов в Тирольские Альпы мы останавливаемся на ночлег в необслуживаемом высокогорном приюте-биваке (перейти к подробному материалу о нём Вы можете, нажав на картинку, данную слева). В дневное время внутреннее пространство этого бивака имеет естественное освещение за счёт вмонтированного в потолок 2-метрового плексигласового купола-иллюминатора. В момент нашего прихода в бивак, этот иллюминатор полностью прозрачен, на нём нет никакого налёта (см. следующую фотографию).




Необслуживаемый высокогорный приют-бивак, Тирольские Альпы, Австрия



Необслуживаемый высокогорный приют-бивак, Тирольские Альпы, Австрия




Через несколько часов нашего пребывания в биваке, однако, становится заметной конденсация влаги (образование капель воды) на внутренней стороне купола:



Водяной конденсат на куполе-иллюминаторе приюта-бивака после пребывания в нём людей

Водяной конденсат на куполе-иллюминаторе приюта-бивака после пребывания в нём людей





Применим знания физики, полученные в предыдущем разделе, к данному случаю, и проанализируем причину изменения внешнего вида купола:




Бивак находится достаточно далеко от "цивилизации" и посещается туристами не так часто. Перед нашим посещением он довольно долго стоял пустым; за это время температура воздуха внутри него практически сравнялась с наружной температурой.





Теперь же внутри бивака уже несколько часов находятся люди. За это время, вырабатываемое их организмами тепло постоянно отдавалось в окружающую внешнюю среду (теплоотдача человека посредством излучения, конвекции, дыхания, потоотделения). Как следствие, воздух в биваке постепенно становился более тёплым и, соответственно, поглощал больше влаги.





Во время своего пребывания в биваке, люди также готовили горячую пищу на горелке. Дополнительный нагрев воздуха и испарение воды существенно увеличивали объём теплого влажного воздуха внутри бивака.


Отметим две НЕМАЛОВАЖНЫЕ детали:



За время пребывания людей в биваке изменения происходили также и снаружи этого бивака. К вечеру наружная температура снизилась, как минимум, на несколько градусов. Соответственно, снизилась также и температура поверхности плексигласового купола-иллюминатора.




За время пребывания людей в биваке эти люди не проветривали бивак, полагаясь исключительно на наличие внутри него естественной тяги воздуха, аналогичной тяге в каминной трубе. Ниже, в разделе "Противодействие образованию конденсата (вентиляционная система палатки)", мы вернёмся к данному приюту-биваку и двумя иллюстрациями разъясним принцип действия его вентиляционной системы.



Тёплый влажный воздух поднимался к потолку бивака и приходил в контакт с холодной поверхностью купола-иллюминатора. В точке контакта, то есть, на внутренней поверхности купола-иллюминатора, поступивший снизу тёплый влажный воздух подвергался охлаждению.





В тот момент, когда фактическая температура поднявшегося к куполу тёплого воздуха упала до точки росы, его относительная влажность достигла 100%. Дальнейшее охлаждение воздуха привело к тому, что он начал "сбрасывать" излишки воды.



Результат: на твёрдой холодной поверхности купола образовался водяной конденсат. Благодаря гладкой поверхности купола, этот конденсат хорошо распознаётся визуально.



Конденсат в биваке и в палатке: какая разница?

К началу статьи




Сам процесс образования конденсата внутри туристической палатки принципиально не отличается от описанного выше процесса образования конденсата внутри приюта-бивака. В аспекте конденсата, однако, туристическая палатка исходно обладает двумя глобальными характеристиками, негативно отличающими её от этого бивака:





Сравнительно малые высота и внутренний объём жилища
(ограничение циркуляции воздуха)



Приют-бивак имеет сравнительно большую высоту, и, следовательно, лучшую, чем в палатке, естественную тягу воздуха (действие физического принципа "При прочих равных условиях, чем выше труба, тем лучше в ней тяга"). Внутренний объём приюта-бивака многократно превышает объём туристической палатки, что обеспечивает биваку лучшую циркуляцию воздуха. За счёт большой высоты бивака, путь тёплого влажного воздуха к его потолку существенно длиннее, чем путь тёплого влажного воздуха к потолку палатки; на этом "более длинном" пути тёплый влажный воздух имеет шансы охладиться быстрее, чем в палатке. Соответственно, этот воздух донесёт до потолка меньше влаги. Это означает, что при прочих равных условиях образование конденсата в палатке будет более интенсивным, чем в биваке. И действительно - увидев фотографию бивачного купола, покрытого каплями (см. выше), люди, имеющие опыт конфронтации с конденсатом в палатке, скажут:




"Учитывая, что там не один человек, что они в биваке уже несколько часов, что они готовят там на горелке и, при этом, вообще не проветривают помещение, конденсата что-то слишком мало".





Нестабильность конструкции жилища
("сброс" конденсата с внешнего тента)



Бивак периодически сотрясают резкие порывы ветра (честно признаемся: некоторые сотрясения бивака заставляют нас молча и напряжённо переглядываться), но он прикреплён к скале стальными канатами и его конструкция обладает высокой жёсткостью и стабильностью; купол-иллюминатор имеет большую толщину и жёсткость. Это означает, что даже при очень сильных порывах ветра или шквальном дожде с градом вряд ли можно ожидать стряхивания капель конденсата с купола внутрь бивака. В противоположность этому, в условиях порывистого ветра и/или сильного дождя стряхивание конденсата с внешнего тента палатки является обыденным явлением.




Итак, на пути к познанию сущности "палаточного конденсата" мы обогатились ещё двумя приобретениями: осознанием позитивных свойств крупных палаток и неприятным видением летящих во все стороны брызг конденсата. Почему это видение "неприятно", станет ясно, если представить себе ситуацию, когда в тамбурах палатки хранятся вещи, намокание которых нежелательно, или когда стенки внутренней палатки состоят только из анти-москитной сетки или же эта сетка не закрыта вторым (более плотным) тканевым слоем. Меры, противодействующие данным безрадостным ситуациям, рассмотрены ниже, в разделе 7.2 ("Противодействие образованию конденсата: характеристики палатки").




Но не всё в палатке так безнадежно, как кажется. Циркуляция воздуха внутри туристических палаток может быть существенно улучшена продуманными схемами (системами) их вентиляции (эту тему мы затронем в предпоследнем разделе данной статьи - "Меры противодействия образованию конденсата в палатке"). А в борьбе с конденсатом, капающим на головы пользователей палаток, настоящим "эпохальным" прорывом стало изобретение так называемых "двухслойных" палаток в середине 60-х годов прошлого века.





Зачем изобрели двухслойные палатки?

К началу статьи







Двухслойной является та палатка, которая представляет собой комбинацию "внутренней палатки" (отдельного спального отсека, имеющего способную пропускать водяной пар текстильную оболочку), с защищающим его со всех сторон отдельным ветро- и водозащитным тентом.






Название "Thermo tent", присвоенное первой в мире двухслойной палатке (производство шведской фирмы Fjällräven, 1964 год), не должно вводить в заблуждение: регулирование температуры в спальном отсеке палатки за счёт малоподвижной воздушной прослойки между внешним и внутренним тентами (то есть, повышение температуры в спальном отсеке в холодную погоду и понижение этой температуры в жару) было всего лишь второстепенной задачей, поставленной при разработке так называемых "двухслойных" палаток. Первоочередной задачей была защита пользователей палатки от конденсата, капающего на них и на их снаряжение.







В случае, когда каркас (дуги) двухслойной палатки расположен под внешним тентом, натяжение внутренней палатки обеспечивается чаще всего её креплением к этому каркасу (см. следующую фотографию):



Внутреннее расположение каркаса (дуг) палатки

Внутреннее расположение каркаса (дуг) палатки




В случае же, когда каркас (дуги) двухслойной палатки расположен снаружи внешнего тента, натяжение внутренней палатки обеспечивается чаще всего её креплением непосредственно к внешнему тенту (см. следующую фотографию):



Внешнее расположение каркаса (дуг) палатки

Внешнее расположение каркаса (дуг) палатки




Изобретение двухслойной палатки было вызвано необходимостью противодействовать неблагоприятным последствиям образования конденсата на стенках палатки, и имело своими главными целями следующие две:





За счёт наличия дополнительного текстильного слоя между пользователями палатки и её внешним тентом, снижение разницы в температурах поверхности внешнего тента и воздуха, поступающего к этому тенту из внутренней палатки, и, соответственно, снижение интенсивности образования конденсата на внешнем тенте;



За счёт наличия дополнительного текстильного слоя между пользователями палатки и её внешним тентом, предохранение пользователей палатки от капания на них водяного конденсата, образующегося на внутренней стороне внешнего тента. В идеальном случае (то есть, тогда, когда отсутствует значительная вибрация внешнего тента, вызванная сильными порывами ветра или ударами дождевых капель) этот конденсат просто стекает с внешнего тента на землю.





ЧТО ДОЛЖНЫ ОБЕСПЕЧИВАТЬ ДВУХСЛОЙНЫЕ ПАЛАТКИ:




Практически беспрепятственное проникновение свежего воздуха в спальный отсек палатки сквозь её внутренний тент.





Практически беспрепятственный естественный выход тёплого влажного воздуха сквозь стенки внутренней палатки в пространство между этими стенками и внешним тентом.





Предотвращение проникновения во внутреннюю палатку водяного конденсата, образовавшегося при охлаждении этого тёплого влажного воздуха после его выхода из внутренней палатки и его последующего контакта с холодной внутренней поверхностью внешнего тента.





Две вещи, без которых конденсата не бывает

К началу статьи





Как мы смогли убедиться на приведённых выше примерах c высокогорным приютом-биваком и туристической палаткой, в рассматриваемой нами ситуации ("Водяной конденсат в походном жилище") этот самый водяной конденсат возникает тогда, когда вступают в контакт две вполне определённые вещи, а именно:





ТЁПЛЫЙ (ВЛАЖНЫЙ) ВОЗДУХ




И




ХОЛОДНАЯ ПОВЕРХНОСТЬ





Внимание! В случае, когда конденсация влаги в воздухе является причиной образования облаков или тумана (см. выше: нижняя граница облачности, она же "уровень конденсации"), в роли "холодной поверхности" выступают так называемые "ядра конденсации", то есть, практически всегда присутствующие в атмосфере мельчайшие твёрдые частицы (пылинки) или капельки жидкости.







ЧТО ДЕЛАЕТ ПОВЕРХНОСТЬ ХОЛОДНОЙ?


В конструкции палатки внешний тент является крайним наружным элементом, то есть, элементом, находящимся в непосредственном контакте со стихией. Охлаждение внешнего тента палатки может происходить:

● вследствие снижения температуры воздуха снаружи палатки,
● вследствие воздействия ветра,
● вследствие воздействия холодной дождевой воды,
● вследствие воздействия падающего на палатку снега.








Ещё раз продемонстрируем дихотомию "тёплый воздух - холодная поверхность" на двух примерах, с которыми мы регулярно сталкиваемся в повседневной жизни. Речь пойдёт об оконном стекле при низких температурах на улице и о состоянии стёкол очков при входе зимой с улицы в тёплое помещение:



Конденсат на внутренней стороне оконного стекла: контакт холодной поверхности с тёплым воздухом

Конденсат на внутренней стороне оконного стекла: контакт холодной поверхности с тёплым воздухом



Зимой в очках с улицы в дом: контакт холодной поверхности с тёплым воздухом -> ЕСТЬ КОНДЕНСАТ!

Зимой в очках с улицы в дом: контакт холодной поверхности с тёплым воздухом -> ЕСТЬ КОНДЕНСАТ!




При выходе же из тёплого помещения на улицу в холодное зимнее время "запотевания" очков не происходит, так как в этом случае контактируют не тёплый воздух с холодной поверхностью, а наоборот, холодный воздух с тёплой поверхностью.



Зимой в очках из дома на улицу: контакт тёплой поверхности с холодным воздухом -> НЕТ КОНДЕНСАТА!

Зимой в очках из дома на улицу: контакт тёплой поверхности с холодным воздухом -> НЕТ КОНДЕНСАТА!







Образование водяного конденсата в палатке в целом более свойственно холодному времени года: точно так же, как в случае с оконными стёклами и очками, в это время детали палатки подвержены более сильному охлаждению, чем в летнее время.








Салфетки: помощь в экстренном случае

К началу статьи





В ситуации, когда погода вынуждает в буквальном смысле слова "задраивать все люки" в палатке, проблема конденсата может перейти в разряд критических, особенно, в аспекте образования конденсата во внутренней палатке. В данной ситуации, единственным средством, способным хоть как-то противодействовать последствиям интенсивного образования конденсата, может стать периодическое протирание стенок и/или пола палатки тканью, хорошо впитывающей воду. В продаже можно найти очень широкий ассортимент хозяйственных средств, изготовленных из такой ткани.

На следующих 2 фотографиях приведены примеры таких средств: кухонные салфетки для уборки, сушки и протирки посуды, материал которых состоит на 70-75% из легко впитывающей влагу целлюлозы (вискозы) и на 25-30% из полиэстера или хлопка (круглые макрофотографические вставки в фотографиях демонстрируют поверхность соответствующих салфеток в сильном увеличении). Эти салфетки хорошо впитывают воду, быстро сохнут, могут быть выстираны в стиральной машине при температуре 60 оС. Крупные и более толстые салфетки такого типа могут быть легко нарезаны на части с целью уменьшить их вес и размеры. Стоимость салфеток, изображённых на следующих двух фотографиях, колеблется от 8 до 62 евроцентов за штуку (состояние на март 2019 года).



Кухонные салфетки как средство удаления водяного конденсата со стенок палатки (1)

Кухонные салфетки как средство удаления водяного конденсата со стенок палатки (1)



Кухонные салфетки как средство удаления водяного конденсата со стенок палатки (2)

Кухонные салфетки как средство удаления водяного конденсата со стенок палатки (2)





Конденсат как причина ложных тревог

К началу статьи





Особо примечательным свойством водяного конденсата, задумавшего нанести неожиданный визит неопытному туристу, является его коварная способность камуфлировать этот визит под дефекты палатки. В качестве "фейковых" дефектов чаще всего преподносятся повреждённые (проколотые) внешний тент или пол палатки. Даже в случае, когда туристу известно, что палатка полностью исправна и её швы не пропускают воду, непонимание природы конденсата и его "поведения" внутри палатки может вызвать у этого туриста необоснованные (ложные) тревоги. К наиболее популярным "ложным тревогам" относятся следующие:





ЛОЖНАЯ ТРЕВОГА № 1

РОБИТ ВНЕШНИЙ ТЕНТ, ВЕДЬ ...
... ПОД НИМ ДУГИ МОКРЫЕ !!
!"

К началу статьи








Точно так же, как и внешний тент, палаточные дуги имеют поверхность. При внутреннем расположении каркаса палатки дуги касаются внешнего тента, и это значит, что они охлаждены сильнее, чем воздух, перемещающийся из внутренней палатки в пространство между ней и внешним тентом. Таким образом, ничто не мешает дугам выступать в роли "посадочной площадки" для водяного конденсата. Мало того, палаточные дуги имеют очень гладкую поверхность и редко располагаются строго горизонтально, что позволяет конденсату легко течь по ним и "собираться в кучки".



Макрофотография палаточной дуги, покрытой водяным конденсатом

Макрофотография палаточной дуги, покрытой водяным конденсатом








Две негативные стороны "рипстопа"

К началу статьи




1. Рипстоп как уловитель конденсата




При внимательном рассмотрении следующей фотографии, читатель наверняка заметит, что капли конденсата образуют на тенте почти геометрически регулярный рисунок: большинство этих капель располагается по линиям так называемого "рипстопа" (Ripstop), то есть, вплетённой в материал тента усиливающей сетки из более толстой нити. Таким образом, рипстоп-сетка, сама по себе никак не связанная с образованием конденсата на палаточном тенте, способна выступать в роли препятствия, за которое этот конденсат может "зацепиться". Как мы видим, у рипстопа, несмотря на его весьма позитивную роль в аспекте увеличения прочности тентов и предотвращения их растягивания под воздействием влаги, может быть и негативная сторона.



Большинство капель конденсата располагаются по линиям рипстопа (Ripstop)



2. Рипстоп как слабое место в тесте водонепроницаемости




Ещё одна интересная черта рипстопа выявляется при измерении водонепроницаемости палаточных тентов стандартным методом, то есть, в тесте на гидростатическое давление по международному стандарту ISO 811 ("Определение сопротивления ткани проникновению воды с помощью теста на гидростатическое давление"; описание процедуры теста см. в статье "Выбор палатки"): в процессе этого теста первые прошедшие сквозь тент капли воды возникают чаще всего на рипстоп-сетке. Данное свойство рипстопа, однако, вряд ли можно признать сугубо негативным, так как согласно тому же стандарту ISO 811, при измерении водонепроницаемости ткани не учитываются первые 3 капли воды, проступившие сквозь ткань, а также капли, последовательно проступающие сквозь ткань в одном и том же месте.









ЛОЖНАЯ ТРЕВОГА № 2

РОTЕКАЮТ ШВЫ ТЕНТА, ВЕДЬ ...
... НА НИХ КАПЛИ ВОДЫ !!
!"

К началу статьи





Как мы только что видели на примере рипстопа, любое препятствие (неровность) на внешнем тенте палатки позволяет каплям конденсата задерживаться на этом тенте, и начать слипаться друг с другом, образуя более крупные капли. Помимо рипстоп-сетки и складок внешнего тента, к таким препятствиям относятся также и швы тента. Интенсивное скапливание воды вдоль швов тента может быть принято за протекание этих швов. На следующей фотографии: водяной конденсат на внутренней стороне внешнего тента, имеющего силиконовое покрытие; отчётливо видно скапливание конденсата вдоль нитей шва.



Конденсат в области швов внешнего тента палатки, ошибочно принимаемый за протекание швов

Конденсат в области швов внешнего тента палатки, ошибочно принимаемый за протекание швов





Предыдущая фотография: чем примечательны швы?



Отметим, что швы, изображённые на приведённой выше фотографии, прострочены нитью, имеющей сердцевину из полиэстера и оболочку из хлопка. Такая конструкция нити обеспечивает высокую прочность и максимально возможную водонепроницаемость швов: синтетическая сердцевина служит прочности нити, а разбухание хлопчатобумажной оболочки при намокании дополнительно герметизирует швы. Помимо этого, изображённые на приведённой выше фотографии швы являются так называемыми "двойными запошивочными швами" (то есть, швами, многократно проходящими через 4 слоя материала). Эти швы также произведены с помощью швейных машин, иглы которых оборудованы системой охлаждения, что позволяет почти полностью избежать оплавления и расширения отверстий в местах прокола материала иглой, и, соответственно, увеличить степень защиты швов от проникновения сквозь них воды.





ЛОЖНАЯ ТРЕВОГА № 3

РОБИТ ВНЕШНИЙ ТЕНТ, ВЕДЬ ...
... НА ПОТОЛКЕ КОЕ-ГДЕ МОКРЫЕ ПЯТНА !!
!"

К началу статьи








Вследствие вибрации внешнего тента при сильном дожде и/или ветре капли конденсата могут быть стряхнуты с внешнего тента и/или дуг на внутреннюю палатку. Вероятность последующего проникновения влаги во внутреннюю палатку определяется исключительно качеством материала, конструкцией, формой и степенью натяжения внутренней палатки, а также наличием/отсутствием водоотталкивающей пропитки материала, из которого изготовлены её стенки. В идеальном случае, капли конденсата должны просто стекать с  внутренней палатки, не попадая внутрь неё.

Тёмные пятна на потолке внутренней палатки, сигнализирующие о её локальном намокании, чаще всего являются результатом провисания внутренней палатки вследствие её недостаточного натяжения. За счёт провисания, на поверхности внутренней палатки образуется плоский горизонтальный участок или даже углубление, где начинают собираться капли падающего с внешнего тента и/или дуг конденсата.

В этой ситуации пользователям палатки следует как можно быстрее устранить провисание внутренней палатки, так как в процессе накопления капель конденсата на её "крыше" достаточно быстро наступит момент, когда вода пройдёт сквозь ткань и начнёт капать на пользователей палатки и их снаряжение. Ведь, в отличие от внешнего тента, внутренняя палатка обладает не "водонепроницаемостью", а всего лишь "водоотталкиванием".

В качестве полезной дополнительной меры, ограничивающей количество конденсата, падающего с внешнего тента на внутреннюю палатку, может служить более тугая натяжка также и внешнего тента. Эта мера предупреждает скопление (слипание капель) конденсата в складках внешнего тента, а также побуждает конденсат быстрее стекать с внешнего тента.

Следующие 2 фотографии демонстрируют локальное намокание "потолка" внутренней палатки вследствие накопления на её наружной стороне капель конденсата, и решение данной проблемы путём новой натяжки внутренней палатки с целью устранить её провисание.



Накопление капель водяного конденсата на провисшем участке внутренней палатки

Накопление капель водяного конденсата на провисшем участке внутренней палатки



Натяжка внутренней палатки с целью устранить её провисание как причину скапливания конденсата

Натяжка внутренней палатки с целью устранить её провисание как причину скапливания конденсата





ЛОЖНАЯ ТРЕВОГА № 4

РОБИТ ВНЕШНИЙ ТЕНТ, ВЕДЬ ...
... СТЕНКА ВНУТРЕННЕЙ ПАЛАТКИ ПРОТЕКАЕТ !!!"

К началу статьи





Почему именно эта "ложная тревога" так важна?



Каким бы это не казалось парадоксальным, но малые размеры днища палатки и сильный наклон её стенок являются наиболее частой причиной проникновения конденсата во внутреннюю палатку. Пользователю палатки с малой шириной и/или длиной спального места и сильным наклоном стенок не избежать касания стенок внутренней палатки своим спальным мешком. Если же в точке касания наружная сторона внутренней палатки намочена конденсатом, то происходит так называемое "капиллярное впитывание" этого конденсата, то есть, его спонтанная передача сквозь стенку палатки на спальный мешок. Подробности см. в конце данной статьи в разделе "Группа факторов "Поведение пользователей палатки" - Капиллярная передача конденсата сквозь стенку внутренней палатки".





Проникновение воды во внутреннюю палатку сквозь её стенку может быть вызвано касанием внешним тентом внутренней палатки. К возможным причинам этого касания можно отнести следующие (иллюстрации к каждой из причин приведены после их списка):




Слабое натяжение внешнего тента и/или внутренней палатки. Под воздействием ветра, дождя или снега, внешний тент может быть прижат к внутренней палатке. В свою очередь, "болтающийся" внутренний тент может быть прижат к внешнему тенту при движении людей внутри палатки.

Очень сильное давление на стенки внутренней палатки, оказываемое людьми или вещами; как следствие, возникновение на стенках внутренней палатки "горбов", упирающихся во внешний тент.

Слишком малое расстояние между внешним тентом и внутренней палаткой. Даже при небольшой ветровой нагрузке внешний тент может прийти в соприкосновение с внутренней палаткой.

Отдельные элементы внешнего тента могут осуществлять прямую передачу конденсата с внешнего тента на внутреннюю палатку (недочёт производителя). А также: неправильное использование отдельных элементов палатки, провоцирующее прямую передачу конденсата с внешнего тента на внутреннюю палатку.




Слабое натяжение внешнего тента палатки как причина касания этого тента и внутренней палатки

Слабое натяжение внешнего тента палатки как причина касания этого тента и внутренней палатки



Очень сильное давление на стенки внутренней палатки, оказываемое людьми или вещами (1)

Очень сильное давление на стенки внутренней палатки, оказываемое людьми или вещами (1)



Очень сильное давление на стенки внутренней палатки, оказываемое людьми или вещами (2)

Очень сильное давление на стенки внутренней палатки, оказываемое людьми или вещами (2)



Слишком малое расстояние между внешним тентом и внутренней палаткой: риск их касания друг с другом

Малое расстояние между внешним тентом и внутренней палаткой: риск их касания друг с другом



Пример элемента палатки, способного передавать конденсат на внутреннюю палатку

Пример элемента палатки, способного передавать конденсат на внутреннюю палатку




В случаях, подобных изображённому на предыдущей фотографии, решение проблемы часто бывает простым и не требует особых ухищрений - как, например, в аналогичной ситуации с вентиляционными клапанами внутренней палатки:



Возможное решение проблемы провисания открытых вентиляционных клапанов вовнутрь палатки

Возможное решение проблемы провисания открытых вентиляционных клапанов внутрь палатки





ЛОЖНАЯ ТРЕВОГА № 5

РОБОИНА СНИЗУ, ВЕДЬ ...
... ПОЛ МОКРЫЙ ВНУТРИ ПАЛАТКИ !!!"

К началу статьи





Образование конденсата на полу внутри палатки (см. пример на следующей фотографии) может быть вызвано очень холодной поверхностью почвы под палаткой. Обилие конденсата на полу может быть ошибочно воспринято как следствие многочисленных сквозных повреждений пола палатки.

К поверхностям, способным провоцировать интенсивное образование водяного конденсата на полу внутри установленной на них палатки, относятся, например, лёд и плиты из природного камня или сплошного бетона. "Очень холодной" делает эти поверхности их сравнительно высокая теплопроводность: она многократно превосходит теплопроводность рыхлой и хорошо оструктуренной почвы, песка и снега.



Образование водяного конденсата на полу внутри палатки при установке палатки на очень холодной поверхности

Водяной конденсат на полу внутри палатки при установке палатки на очень холодной поверхности




С целью противодействовать образованию конденсата на полу внутри палатки, под дно палатки может быть подложен коврик из закрытоячеистого пеноматериала (коврик-пенка), уменьшающий разницу между температурами пола и почвы:



Коврик-"пенка" под палаткой: предупреждение образования водяного конденсата на полу палатки

Коврик-"пенка" под палаткой: предупреждение образования водяного конденсата на полу палатки





Факторы и меры противодействия конденсату

К началу статьи





Как мы уже отметили выше, образование водяного конденсата является естественным физическим процессом, которого нельзя избежать. Таким образом, выражение "борьба с конденсатом в палатке" означает не абсолютно бессмысленную борьбу с конденсатом как таковым, а борьбу с его неблагоприятными последствиями для пользователей палатки и их снаряжения, нацеленную, в первую очередь, на снижение количества образующегося в палатке конденсата.




Автор данной статьи насчитал около 30 факторов, потенциально способствующих образованию водяного конденсата внутри туристической палатки. По их характеру, эти факторы можно условно разделить на следующие 4 группы:



ГИДРОМЕТЕОРОЛОГИЧЕСКИЕ ФАКТОРЫ
ХАРАКТЕРИСТИКИ ПАЛАТКИ
РАСПОЛОЖЕНИЕ ПАЛАТКИ НА РЕЛЬЕФЕ
ПОВЕДЕНЧЕСКИЙ (ЧЕЛОВЕЧЕСКИЙ) ФАКТОР




Группа факторов "Гидрометеорология"

К началу статьи




Фактор, способствующий образованию конденсата: высокая влажность воздуха

Фактор, способствующий образованию конденсата: высокая влажность воздуха




Именно метеорологические условия являются главной действующей силой, запускающей механизм образования конденсата, и именно метеорологические условия являются той областью, в которой человек почти не в состоянии что-либо изменить в свою пользу. К группе гидрометеорологических факторов, способных влиять на процесс конденсации влаги из воздуха внутри палатки, можно отнести следующие:




влажность воздуха,

температура воздуха,

атмосферное давление,

наличие или отсутствие тумана,

наличие или отсутствие дождя,

наличие или отсутствие ветра, его скорость

интенсивность испарений с почвы и растений.




Высокая влажность, низкое давление, и низкая температура воздуха являются факторами, благоприятствующими образованию конденсата в палатке. Прогноз погоды, в котором низкие температуры воздуха сочетаются с высокой влажностью воздуха, а также упоминания в прогнозе туманов и/или дождей, следует воспринимать как предупреждения об очень высокой вероятности образования конденсата в палатке.





Метеорологическая ситуация, делающая образование водяного конденсата в палатке практически неизбежным

Метеорологическая ситуация, делающая образование конденсата в палатке практически неизбежным



При низких зимних температурах, неблагоприятной ситуацией в аспекте образования конденсата в палатке может быть сильное охлаждение не только внешнего тента, но также и находящейся под ним внутренней палатки, приводящее к образованию конденсата уже внутри неё. Если этот конденсат ещё находится в жидком состоянии и риск намокания спального снаряжения очень высок, возможным решением могла бы быть снижающая температуру в спальном отсеке более интенсивная вентиляция, способная перевести конденсат из жидкого состояния в твёрдое (иней). Само собой разумеется, что данная мера целесообразна только в том случае, когда спальное снаряжение имеет "запас теплоизоляции". Элементы палатки, служащие её вентиляции, и принципы вентиляции палатки рассмотрены ниже, в разделе 7.2 ("Характеристики вентиляционной системы палатки").



В случае, когда влажность воздуха снаружи палатки превышает влажность воздуха внутри палатки, без какого-либо вентилятора или дополнительного источника тепла (газовая лампа?) практически невозможно вывести из палатки насыщенный влагой воздух. Единственное подручное средство, способное в данной ситуации немного "разрядить обстановку": салфетки, упомянутые в разделе 5 данной статьи ("Салфетки: помощь в экстренном случае").



ВНИМАНИЕ!

Если влажность воздуха снаружи палатки превышает влажность воздуха внутри палатки, меры по усилению вентиляции с целью снизить интенсивность образования конденсата могут привести к обратному результату -  а именно, к более интенсивному образованию конденсата в палатке.



Во время дождя или снегопада, а также в тумане (облаке), поверхность внешнего тента существенно охлаждается, что приводит к усилению образования конденсата в палатке. При обилии конденсата в палатке во время дождя, некоторого противодействия этому конденсату можно добиться, натянув над палаткой плёнку или тарп, препятствующие дополнительному охлаждению внешнего тента холодной дождевой водой. Эта же самая плёнка (тарп) обезопасит внешний тент палатки от сотрясений, вызванных ударами дождевых капель, то есть, предотвратит сбрасывание капель конденсата с внутренней стороны внешнего тента на внутреннюю палатку.



Расположение палатки под деревьями с целью укрыться от дождя и, таким образом, ограничить охлаждение внешнего тента холодной водой, является так называемой "двойственной мерой", то есть, может иметь и отрицательный побочный эффект: наличие деревьев вокруг палатки снижает "вентилирующее воздействие" ветра, способное противодействовать образованию конденсата в палатке (см. ниже).



Естественную тягу воздуха внутри палатки (см. раздел 1, "Из физики, но простыми словами: как в палатке возникает естественная тяга воздуха?") можно рассматривать как "обязательную" вентиляцию палатки, то есть, вентиляцию, которая должна присутствовать в палатке по возможности всегда и независимо от каких-либо факторов.






ВВОДИМ НОВЫЙ ТЕРМИН:
ЗАЛПОВОЕ ПРОВЕТРИВАНИЕ ПАЛАТКИ

К началу статьи






Напоминание о понятии "ветер" в контексте данной статьи


Под словом "ветер" мы подразумеваем поток воздуха любой силы, движущийся преимущественно в горизонтальном направлении. Напомним читателю ещё раз, что по шкале Бофорта, принятой для оценки скорости ветра, к "ветрам" относятся также и ветры, не ощутимые лицом и не регистрируемые флюгерами или флажками; направление этих ветров можно заметить только по относу дыма.



Ветер, как явление, регулируемое природой и посему предъявляющее определённые требования к ориентации палатки в пространстве, может быть использован в 2 режимах. Во-первых, он позволяет периодически производить короткое, с полным открытием всех дверей и вентиляционных отверстий, сквозное проветривание палатки. В терминологии, принятой в области строительства, подобное проветривание называется "залповым" или "ударным", поэтому автор позволил себе ввести в туристический лексикон новый термин: "залповое проветривание палатки".

В зависимости от обстоятельств, такое проветривание палатки может производиться как с открытыми, так и с закрытыми анти-москитными сетками и почти в любую погоду. Наиболее эффективным залповое проветривание является в том случае, когда палатка обладает двумя входами, расположенными на её противоположных сторонах (пример см. на следующей фотографии); в данном случае, направление ветра практически не играет роли. Два входа в палатку также позволяют эффективно проветривать внутреннее пространство палатки во время приготовления пищи на горелках и после него (причина: усиленное оседание конденсата в процессе кипения воды и угроза отравления продуктами сгорания при использовании горелок в замкнутом пространстве).


Залповое проветривание 2-тамбурной палатки при полностью закрытых анти-москитных сетках

Залповое проветривание 2-тамбурной палатки при полностью закрытых анти-москитных сетках



Залповое проветривание 1-тамбурной палатки при полностью открытой анти-москитной сетке

Залповое проветривание 1-тамбурной палатки при полностью открытой анти-москитной сетке



Во-вторых, в случае, когда его направление длительное время остаётся более или менее постоянным, ветер способен обеспечить продолжительный "принудительный" приток воздуха в палатку. В этом случае необходимым условием является установка палатки таким образом, чтобы одно из вентиляционных окон было обращено к ветру. Само собой разумеется, палатка несимметричной формы устанавливается при этом более низкой частью в сторону ветра, то есть, таким образом, чтобы максимально использовать её аэродинамические качества.


Установка палатки вентиляционным окном к ветру

Установка палатки вентиляционным окном к ветру



В случае, когда частое изменение направления ветра не позволяет получить более или менее постоянный приток воздуха через направленное к ветру вентиляционное окно, сочетание естественной вентиляции ("каминной тяги") с периодическим залповым (сквозным) проветриванием является наиболее эффективным оружием в борьбе за снижение интенсивности образования конденсата в палатке.



Безветрие полностью исключает только что упомянутые "залповое проветривание" и "принудительный приток воздуха", и поэтому при безветрии функция вентиляционных отверстий (окон) сводится исключительно к обслуживанию "эффекта каминной трубы", то есть, естественной тяги воздуха в палатке. Полное безветрие - друг водяного конденсата, но дружба эта мнимая: при отсутствии дождя, безветрие позволяет спать в палатке, полностью открыв как все вентиляционные окна, так и двери во внешнем тенте.



В условиях усиленного образования конденсата внутри палатки целесообразным могло бы быть преднамеренное нарушение туристического правила, гласящего, что при сильном ветре для выхода из палатки следует использовать тамбур, находящийся на подветренной стороне палатки, то есть, в ветровой тени. Нарушение этого правила заключается в сознательном использовании в качестве "входного" именно того тамбура, который обращён к ветру. Периодическое или продолжительное частичное открывание "наветренного" тамбура служит залповому проветриванию палатки, и, соответственно, препятствует образованию конденсата.



Экстренное использование в качестве "входного" того тамбура, который обращён к ветру

Экстренное использование в качестве "входного" того тамбура, который обращён к ветру




PS:

Расположение "входного" тамбура с наветренной стороны палатки, кстати, является также и достаточно действенным оружием против гнуса, скапливающегося около палатки: в поисках защиты от сдувания ветром, гнус перемещается с наветренной стороны палатки на её подветренную сторону и, таким образом, не может проникнуть в палатку в момент открытия её входа.



ВНИМАНИЕ!

Используя открытый тамбур палатки как "улавливатель" ветра с целью произвести "ударное" проветривание палатки, необходимо учитывать, что в условиях очень сильного ветра задувание ветра в палатку через открытый тамбур способно создать критические нагрузки на внешний тент и каркас палатки.



Ветер, будучи дармовым, и, при этом, весьма эффективным, средством проветривания палатки, также обладает двойственным характером и может иметь следующие отрицательные побочные эффекты:



Он охлаждает внешний тент, что способствует образованию конденсата в палатке.



Так же, как и сильный дождь, он может вызвать сотрясения внешнего тента, приводящие к стряхиванию с тента капель конденсата. Особо безрадостной эта ситуация становится тогда, когда в тамбурах палатки хранятся вещи, намокание которых нежелательно, а также в том случае, когда стенки внутренней палатки состоят только из анти-москитной сетки или эта сетка не прикрыта вторым (более плотным) тканевым слоем.



Испарения от находящихся под палаткой почвы и растительности, особенно усиливающие образование конденсата в тамбурах палатки в случае установки палатки после дождя, являются в данной группе факторов единственным фактором, легко поддающимся корректировке со стороны пользователей палатки. В данном случае, действенной является только одна мера: использование в тамбурах палатки футпринта, по возможности полностью закрывающего почву в этих тамбурах. Данная мера, несмотря на её простоту, требует расширенного комментария:





ЗАЧЕМ ТАМБУРУ ПАЛАТКИ ФУТПРИНТ?

К началу статьи







Что такое "футпринт"?

В туристическом обиходе выражение "футпринт" (от англ. footprint; след, отпечаток ноги) означает либо защитную подкладку под днище палатки (то есть, второй, "дополнительный пол", защищающий пол внутренней палатки от повреждений), или же полотно из водозащитной ткани, служащее полом палатки в случае, когда внутренняя палатка не используется. Основной функцией футпринта является защита дна палатки от механических повреждений, возникающих, например, в результате трения этого дна о камни, проколов сучками или шипами растений, или прогрызания дна палатки насекомыми. Проще, быстрее и дешевле починить или заменить футпринт, чем дно палатки.







Изображённая на следующей фотографии палатка специально установлена "вверх ногами" с целью демонстрации того, что её дополнительный футпринт закрывает не только почву под днищем внутренней палатки, но также и почву в тамбурах палатки. Такой футпринт позволяет:




защитить находящиеся в тамбурах вещи от загрязнения и/или намокания,

снизить вероятность занесения грязи во внутреннюю палатку,

повысить комфорт некоторых действий, производимых в тамбурах (например, переодевания и/или переобувания),

предотвратить образование водяного конденсата из влаги, испаряемой почвой и/или растительностью в тамбурах, что также несколько облегчает участь  расположенных в них вещей.



Футпринт, полностью закрывающий тамбуры палатки (1)

Футпринт, полностью закрывающий тамбуры палатки (1)



Футпринт, полностью закрывающий тамбуры палатки (2)

Футпринт, полностью закрывающий тамбуры палатки (2)





РАЗМЫШЛЕНИЯ О МАСШТАБАХ ИСПАРЕНИЯ С ПОЧВЫ

К началу статьи





"Луг, полностью залитый водой,
гарантирует отличное настроение, крепкое здоровье."



(сонник, русский народный толкователь снов)








Любопытно было бы, хотя бы приблизительно, дать количественную оценку испарениям, поднимающимся от почвы к внешнему тенту, закрывающему тамбур палатки. Автору данной статьи повезло: в процессе поиска информации об испарении влаги с почвы, в журнале Nature Geoscience ему попалась одна научная статья, в которой был дан исходный ориентир для такой оценки. На основе данных, собранных в течение года специальным спутником НАСА, наблюдающим за распределением и динамикой влаги в почве Земли, было определено, что

"Через 3 суток после дождя в верхних слоях почвы остаётся в среднем 14% выпавших осадков"

Вооружившись данной цитатой и предположив, что процесс испарения воды из почвы протекает равномерно, мы можем легко вычислить, что за 8 часов (длительность физиологически полноценной ночёвки), из почвы должно испаряться около 10% выпавших на неё осадков.



Испарения с почвы и растительности после дождя

Испарения с почвы и растительности после дождя




А теперь представим себе некую "рядовую" походную ситуацию: в течение 2 часов шёл "средний по интенсивности" дождь, после которого с целью ночёвки была установлена палатка. "Средний по интенсивности дождь" именуется в прогнозах погоды "умеренным дождём" или просто "дождём", то есть, дождём, при котором, согласно классификации дождей по их интенсивности, за 1 час выпадает от 1,0 до 4,0 миллиметров осадков. Для нашего расчёта мы возьмём среднее значение: 2,5 мм. Это означает, что за 2 часа умеренного дождя на 1 квадратный метр почвы выпадет 5 миллиметров осадков, то есть, 5 литров воды.

За "среднестатистическую" площадь тамбура малогабаритной туристической палатки мы можем со спокойной душой принять 1 м2. Таким образом, после установки палатки, в почве под её тамбуром оказалось 5 литров воды, и, стало быть, после нашего "средненького" 2-часового дождя за ночь в пространство тамбура испарилось примерно 0,5 литра воды (10%, см. выше).

Мало? Ну так поддадим в этот тамбур ещё водяного пару! Дело в том, что при расчёте количества испарившейся из почвы воды мы учитывали только испарение с почвы. А ведь помимо испарения с голой почвы есть ещё испарение путём так называемой "транспирации" - а именно, через наружные органы растений, такие как листья, стебли и цветы. Подсчитывать количество дополнительной воды, осевшей на внешнем тенте палатки  внутри её тамбура вследствие транспирации, мы, на радость читателю, не будем, а только упомянем пару известных из гидрометеорологии фактов:




Испарение с поверхности почвы, покрытой растительностью, превышает испарение с поверхности голой почвы.

Испарение воды растениями может превосходить даже испарение с открытой водной поверхности, так как площадь поверхности растений превосходит площадь почвы.




ВНИМАНИЕ!

Воздушное пространство тамбура палатки обычно никак не отделено от пространства между внешним тентом и внутренней палаткой. Таким образом, в случае, когда почва в тамбуре ничем не закрыта, на внешнем тенте над спальным отсеком палатки в виде конденсата осаждается не только результат теплоотдачи и деятельности пользователей палатки, но также и часть конденсата, источником которого является непокрытая почва в тамбуре палатки. Вуаля!



Использование в качестве мобильного походного жилища только внешнего тента (без внутренней палатки) означает отказ от применения той сáмой детали палатки, которая была разработана специально для защиты пользователей палатки и их снаряжения от неблагоприятного воздействия образующегося в палатке водяного конденсата. Учитывая информацию, только что высказанную на тему "Масштабы испарения с почвы и растительности", при ночёвках только под внешним тентом палатки, особенно в дождливое время, целесообразной представляется та комбинация, которая изображена на следующей фотографии:



Применение футпринта, когда во время ночёвки внутренняя палатка не используется

Применение футпринта, когда во время ночёвки внутренняя палатка не используется





Группа факторов "Характеристики палатки"

К началу статьи




Фактор, способствующий образованию конденсата: отсутствие вентиляционных окон в тенте палатки

Фактор, способствующий образованию конденсата: отсутствие вентиляционных окон в тенте палатки




К группе факторов, относящихся к конструкционной функциональности малогабаритных туристических палаток, и способных влиять на процесс конденсации влаги внутри этих палаток, можно отнести следующие:




конструктивный тип палатки, её высота,

размеры днища палатки, наклон стенок внутренней палатки

характеристики вентиляционной схемы палатки:


отсутствие/наличие вентиляционных окон, их характеристики
величина зазора между краем внешнего тента и почвой,
возможность "щелевого" проветривания палатки,
количество входов и тамбуров,
величина зазора между внешним тентом и внутренней палаткой,

наличие или отсутствие ветрозащитной (снегозащитной) юбки,

степень натяжения внешнего тента и стенок внутренней палатки,





КОНСТРУКТИВНЫЙ ТИП ПАЛАТКИ, ЕЁ ВЫСОТА

К началу статьи





Как уже упоминалось, наличие в палатке естественной тяги воздуха является основополагающим моментом в предупреждении образования конденсата. Интенсивность этой тяги частично зависит от геометрии палатки, и, особенно, от геометрии её потолка. Основные конструктивные типы туристических палаток приведены на следующей картинке:



Основные конструктивные типы туристических палаток

Основные конструктивные типы туристических палаток




1. палатка-полусфера (англ. dome tent)
2. палатка геодезического типа (англ. geodesic tent)
3. палатка туннельного типа ("полубочка"; англ. tunnel tent)
4. палатка-домик (англ. ridge tent)
5. палатка пирамидальная (шатёр, пирамида; англ. pyramid tent)





В аспекте естественной тяги воздуха в выигрышном положении оказываются палатки, в которых тёплый воздух собирается в потолочном пространстве купольной или конусной формы, а вентиляционные отверстия располагаются у верхнего края этого пространства или непосредственно над этим пространством. К таким палаткам относятся палатки-полусферы (возможность располагать вентиляционные окна в непосредственной близости от самой верхней точки палатки; см. следующие 2 фотографии) и палатки-шатры (возможность  располагать вентиляционные окна непосредственно в самой верхней точке палатки).



Палатка-полусфера, расположение вентиляционного окна практически в высшей точке палатки (1)

Палатка-полусфера, расположение вентиляционного окна практически в высшей точке палатки (1)



Палатка-полусфера, расположение вентиляционных окон практически в высшей точке палатки (2)

Палатка-полусфера, расположение вентиляционных окон практически в высшей точке палатки (2)




Дополнительным аспектом, говорящим в пользу палаток-шатров, является сравнительно большая высота этих палаток. Позитивную сторону данного аспекта мы уже упомянули выше, в разделе 2.1 ("Конденсат в биваке и в палатке: какая разница?"). Таким образом, форма и высота обеспечивают палаткам-шатрам более эффективную собственную (естественную) вентиляцию, чем у палаток других конструктивных типов. Само собой разумеется, что эффективность этой вентиляции максимальна при больших размерах вентиляционных окон и расположении этих окон одновременно в центральной и самой высокой точке потолка палатки.



Сравнение размеров палаток-шатров и крупных палаток туннельной формы ("полубочек")

Сравнение размеров палаток-шатров и крупных палаток туннельной формы ("полубочек")



Палатка-шатёр: приток свежего воздуха через вентиляционные отверстия у основания палатки

Приток свежего воздуха внутрь палатки-шатра через вентиляционные отверстия у основания палатки



Вентиляционное окно крупной палатки-пирамиды, вид изнутри палатки

Вентиляционное окно крупной палатки-пирамиды, вид изнутри палатки



Вентиляционное окно крупной палатки-пирамиды, вид снаружи палатки

Вентиляционное окно крупной палатки-пирамиды, вид снаружи палатки



Вентиляционное окно 3-местной палатки-пирамиды

Вентиляционное окно 3-местной палатки-пирамиды





Форма и размеры палаток-полубочек, позитивно отличающихся от палаток других конструктивных типов лучшим соотношением веса и полезного внутреннего пространства, малым количеством необходимых для установки палатки колышков, малым наклоном стенок и большим объёмом тамбуров, обусловливают меньшую эффективность естественной вентиляции этого типа палаток. Основными причинами тому являются близкое к горизонтальному направление воздушного потока внутри палатки, увеличенный путь свежего воздуха к спальному отсеку вследствие большой глубины тамбуров, большая зависимость от ориентации палатки в пространстве при целенаправленном "улавливании" ветра вентиляционными окнами. Тем не менее, производители находят немало способов обойти те недостатки естественной вентиляции, которыми палатки-полубочки наделены от рождения. Следующие фотографии демонстрируют некоторые из этих способов:



очень крупные вентиляционные окна с "воздухозаборниками",
приток свежего воздуха из-под внешнего тента в тамбурах,
наклон крыши, способствующий естественной тяге воздуха,
боковые входы в палатку, способствующие её проветриванию,
дополнительные двери, позволяющие полностью "открыть" тамбур,
низкое расположение крупных вентиляционных окон в тамбурах.



Типичны для палаток-полубочек: очень крупные вентиляционные окна с "воздухозаборниками"

Типичны для палаток-полубочек: очень крупные вентиляционные окна с "воздухозаборниками"



Тамбур палатки-полубочки: помимо вентиляционного окна, возможность забора воздуха из-под тента

Тамбур палатки-полубочки: помимо вентиляционного окна, возможность забора воздуха из-под тента



Наклон крыши палатки-полубочки, способствующий естественной тяге воздуха сквозь палатку

Наклон крыши палатки-полубочки, способствующий естественной тяге воздуха сквозь палатку



Расположение входов на боковой стороне палаток-полубочек

Расположение входов на боковых сторонах палаток-полубочек



Дополнительные двери в тамбуре палатки-полубочки

Дополнительные двери в тамбуре палатки-полубочки



Низкое расположение вентиляционного окна в тамбуре палатки-полубочки

Низкое расположение вентиляционного окна в тамбуре палатки-полубочки





РАЗМЕРЫ ДНИЩА, НАКЛОН СТЕНОК ПАЛАТКИ

К началу статьи





Данный фактор, по наблюдению автора являющийся наиболее частой причиной проникновения конденсата во внутреннюю палатку, относится, скорее, к группе "Поведенческий (человеческий) фактор" и будет там разобран (см. ниже, раздел 7.4). Ведь предотвращать касание спальным мешком стенок внутренней палатки должен не производитель палатки, а сам пользователь спального мешка. И сделать это он может очень просто - купив палатку с более широким днищем и стенками, имеющими меньший наклон.





ВЕНТИЛЯЦИОННАЯ СИСТЕМА (СХЕМА) ПАЛАТКИ

К началу статьи





Вентиляционная система палатки должна выполнять следующие функции:

обеспечивать приток холодного (насыщенного кислородом) воздуха, в палатку,
обеспечивать вывод "отработанного" воздуха из палатки,
противодействовать образованию водяного конденсата в палатке.





В соответствии со временем года, для которого предназначаются палатки, их вентиляционные системы можно грубо разделить на 2 типа, каждому из которых присущи вполне определённые конструктивные элементы. Так, типичными для "3х-сезонного" типа вентиляционной системы палатки являются не доходящий до земли внешний тент (поз. 1 на следующей фотографии) и большие участки стенок внутренней палатки, состоящие только из анти-москитной сетки (без второго плотного тканевого слоя, см. поз. 2 на следующей фотографии). Даже при отсутствии вентиляционных окон во внешнем тенте, подобная схема обеспечивает достаточную вентиляцию. При необходимости, обусловленной конструктивными особенностями палатки, сетка может быть встроена не только во внутреннюю палатку, но также и во внешний тент.



Пример вентиляционной системы палатки, рассчитанной на эксплуатацию в тёплое время года

Пример вентиляционной системы палатки, рассчитанной на эксплуатацию в тёплое время года



Сетка во внешнем тенте: пример вентиляции одноместной палатки для тёплого времени года

Сетка во внешнем тенте: пример вентиляции одноместной палатки для тёплого времени года



Пример вентиляционной системы палатки, рассчитанной на 3х-сезонную эксплуатацию

Пример вентиляционной системы палатки, рассчитанной на 3х-сезонную эксплуатацию




Характеристики вентиляционных систем палаток, рассчитанных на "всесезонную" эксплуатацию, ориентированы, в первую очередь, на низкие температуры и сильные ветры, что исключает использование слишком коротких внешних тентов и "голой" анти-москитной сетки. Палатки этой категории могут быть оснащены большими вентиляционными окнами с широкими возможностями их регулировки (поз. 1 на следующей фотографии и в увеличенном виде на второй фотографии), дублированной вторым плотным тканевым слоем анти-москитной сеткой (поз. 2 на следующей фотографии) и ветрозащитной (снегозащитной) юбкой или внешним тентом, доходящим вплотную до земли (поз. 3 на следующей фотографии).



Пример вентиляционной системы палатки, рассчитанной на всесезонную эксплуатацию

Пример вентиляционной системы палатки, рассчитанной на всесезонную эксплуатацию



Пример вентиляционного окна палатки, рассчитанной на всесезонную эксплуатацию

Пример вентиляционного окна палатки, рассчитанной на всесезонную эксплуатацию




Вентиляция палатки обеспечивается, в первую очередь, естественной тягой воздуха, аналогичной тяге в каминной трубе. Условиями, при которых эта тяга становится оптимальной в палатке, являются следующие: организованный по возможности у основания палатки приток в неё наружного (холодного) воздуха и расположенные как можно выше крупные вентиляционные отверстия.



Схема вентиляции туристической палатки на основе естественной тяги воздуха

Схема вентиляции туристической палатки на основе естественной тяги воздуха




Вентиляционная схема, основанная на естественной тяге воздуха, использована, кстати, и в том высокогорном приюте-биваке, который упоминался в начале данной статьи: приток наружного воздуха внутрь бивака осуществляется через два вентиляционных отверстия, расположенных непосредственно в полу в противоположных углах бивака, а вывод тёплого воздуха из бивака - через щель, идущую по периметру потолка (см. следующие 2 фотографии).



Вентиляционное отверстие в полу высокогорного приюта-бивака

Вентиляционное отверстие в полу высокогорного приюта-бивака



Естественная тяга воздуха как постоянно действующая вентиляция высокогорного приюта-бивака

Естественная тяга воздуха как перманентная вентиляция высокогорного приюта-бивака




Оценка масштабов образования конденсата в палатке является, в сущности, оценкой эффективности вентиляционной системы этой палатки. Эффективная вентиляция палатки означает эффективное снижение влажности воздуха внутри палатки, так как холодный сухой воздух, поступающий в палатку снаружи, имеет низкое содержание водяного пара (см. выше в данной статье в разделе "Из физики, но простыми словами: почему тёплый воздух вмещает больше водяного пара"). Снижение влажности воздуха в палатке означает, в свою очередь, снижение точки росы и "удаление" её от температуры внешнего тента. Что, в конечном итоге, если и не устраняет конденсат полностью, то, по крайней мере, сокращает его количество.





Наилучшая защита от конденсата обеспечивается постоянным и контролируемым потоком воздуха через палатку: более холодный и сухой воздух должен поступать в палатку, более тёплый и влажный воздух должен покидать палатку.



Признаки хорошей вентиляционной системы палатки в аспекте вентиляционных окон:




большое число вентиляционных окон,

большие размеры вентиляционных окон,

расположение вентиляционных окон очень близко к основанию палатки и к её высшей точке,

возможность, при необходимости, полностью закрывать вентиляционные окна,

возможность регулировать размеры вентиляционных окон как снаружи, так и изнутри палатки,

конструкция вентиляционных окон, затрудняющая их забивание дождём или снегом.



Более или менее эффективная вентиляция палатки с целью снизить интенсивность образования конденсата, достигается установкой палатки таким образом, чтобы как минимум одно вентиляционное окно было обращено к ветру, и сочетанием естественной вентиляции с периодическим залповым проветриванием палатки.


Короткое ударное (залповое) проветривание палатки

Короткое ударное (залповое) проветривание палатки



ВНИМАНИЕ!

Залповое проветривание палатки, упомянутое выше в подразделе 7.1 ("Гидрометеорологические факторы"), а также длительное полное открытие абсолютно всех вентиляционных окон, зарекомендовавшее себя как один из самых эффективных методов противодействия образованию конденсата, означают ВЫРАВНИВАНИЕ ТЕМПЕРАТУР СНАРУЖИ И ВНУТРИ ПАЛАТКИ. Отсюда следует, что тот, кто (ошибочно) рассматривает туристическую палатку как "средство утепления", в случае конфронтации с конденсатом заведомо оказывается в проигрышной ситуации.



Опыт автора статьи показывает, что в "нормальной" ситуации, то есть, при палаточных ночёвках, не обременённых пребыванием в тумане (облаке) и очень низкими температурами, чтобы избежать серьёзных проблем, вызванных образованием конденсата внутри палатки, достаточно соблюдения следующих мер:




палатка установлена таким образом, чтобы хотя бы одно из её вентиляционных окон было обращено к ветру (если есть выбор, следует выбирать более крупное окно),

на обращённой к ветру стороне палатки край внешнего тента приподнят над землёй несколько выше, чем в других местах; на этой же стороне вход в палатку слегка приоткрыт (возможный вариант: "щели в двери", см. ниже, в подразделе "Вводим новый термин: "щелевое проветривание палатки"),

открытыми оставлены, как минимум, два вентиляционных окна, расположенных, по возможности, в противоположных концах палатки,

в случае, когда внешний тент палатки достаёт до самой земли, обеспечен доступ свежего воздуха снаружи под край этого тента. Это всегда возможно (примеры см. ниже, в подразделе "Внешний тент до самой земли: как быть?"),

использован метод так называемого "щелевого" проветривания (см. ниже, в подразделе "Вводим новый термин: "щелевое проветривание палатки"),

во избежание дополнительного образования конденсата за счёт испарения с почвы и растительности, почва в тамбурах палатки закрыта футпринтом.



ВНИМАНИЕ!

В разделе 7.1 ("Гидрометеорологичекие факторы", см выше), были частично затронуты проблемы вентиляции палатки, дано определение "залпового" ("ударного") проветривания палатки, рассмотрена проблематика "улавливания" ветра тамбуром палатки и произведён приблизительный расчёт количества конденсата, образующегося за счёт испарения с почвы в тамбурах палатки.





ВЕНТИЛЯЦИОННЫЕ ОКНА: НЕОРДИНАРНЫЕ РЕШЕНИЯ

К началу статьи





В данном подразделе мы приводим несколько фотографий, иллюстрирующих редкие, но весьма полезные в аспекте противодействия конденсату, конструктивные варианты вентиляционных отверстий. К этим конструктивным вариантам относятся:





Небольшие, постоянно открытые (незакрывающиеся и нерегулируемые) отверстия по краям консольной потолочной дуги:



Небольшие дополнительные незакрывающиеся вентиляционные отверстия по краям консольной дуги

Небольшие дополнительные незакрывающиеся вентиляционные отверстия по краям консольной дуги





Одно или два очень крупных вентиляционных окна, расположенные в непосредственной близости от самой верхней точки палатки, и, в случае осадков, закрываемые защитным тентом ("зонтиком"). Примеры:



1.

Два вентиляционных окна в форме равносторонних треугольников со стороной 45 см, расположенных вплотную к верхней точке палатки-полусферы, и защищённых от осадков дополнительным тентом-"зонтиком". По опыту автора данной статьи, подобные вентиляционные окна, применяемые в палатке, тент которой достигает почвы, обеспечивают чрезвычайно высокую степень вентиляции в целом, и, благодаря своим размерам, весьма эффективно выполняют также и функцию "впускных" отверстий, с лихвой компенсируя потери свежего воздуха при полной блокировке всех вентиляционных "просветов" между краем внешнего тента и почвой:


Вентиляционное окно палатки-полусферы в форме равностороннего треугольника со стороной 45 см

Вентиляционное окно палатки-полусферы в форме равностороннего треугольника со стороной 45 см



2.

Одно вентиляционное окно в форме полукруга с большим радиусом, закрываемое, в случае непогоды, защитным тентом-"зонтиком". На следующей фотографии это окно отчётливо видно сквозь полупрозрачный внешний тент палатки:



Вентиляционное окно палатки-полусферы в форме полукруга большого радиуса

Вентиляционное окно палатки-полусферы в форме полукруга большого радиуса





В буквальном смысле слова "скрытый внутри внешнего тента" вентиляционный клапан, при необходимости открываемый с целью усилить естественную воздушную тягу внутри палатки:



Вентиляционное окно, скрытое у края внешнего тента

Вентиляционное окно, скрытое внутри внешнего тента





Вентиляционная схема, дающая возможность свежему воздуху беспрепятственно (то есть, минуя стенки палатки) проникать снаружи не только в пространство между внешним тентом и внутренней палаткой, но и в саму внутреннюю палатку. Наружное вентиляционное окно, расположенное в нижней части внешнего тента, продублировано находящимся прямо за ним вентиляционным окном, расположенным в стенке внутренней палатки:



Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (1)

Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (1)



Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (2)

Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (2)



Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (3)

Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (3)



Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (4)

Приток свежего воздуха во внутреннюю палатку через "двойное" вентиляционное окно (4)




А ЕСЛИ НЕТ ВЕНТИЛЯЦИОННЫХ ОКОН?

К началу статьи





Следующая фотография демонстрирует разницу внешних тентов трёхсезонных и всесезонных палаток, выпущенных одним и тем же производителем. На переднем плане изображена зелёная двухместная трёхсезонная палатка, на заднем плане - красная одноместная всесезонная палатка.



Палатка с типичным 3-сезонным зазором между краем внешнего тента и почвой (на переднем плане)

Зелёная 3-сезонная палатка: тент без вентиляционных окон, но с большим зазором до земли




Обратим внимание читателя на то обстоятельство, что в отличие от внешнего тента красной всесезонной палатки, внешний тент зелёной трёхсезонной палатки не достаёт до земли и полностью лишён каких-либо вентиляционных окон. Это означает:




Для успешной вентиляции палатки в тёплое время года вполне достаточно только большого расстояния между внешним тентом и внутренней палаткой и широкого зазора между землёй и нижним краем внешнего тента по всему периметру этого тента. Зимой, однако, подобная схема вентиляции нежелательна, поскольку она способствует сильному охлаждению внутренностей палатки и попаданию снега на стенки внутренней палатки. Помимо этого, в случае обильного снегопада при отсутствии вентиляционных окон, она может привести к полному прекращению воздухоснабжения палатки.




Самое важное при отсутствии вентиляционных отверстий



Покупая палатку, во внешнем тенте которой отсутствуют какие-либо вентиляционные отверстия (окна), необходимо убедиться в том, что эта палатка имеет большие (не менее 10 сантиметров) зазоры между внешним тентом и внутренней палаткой и между краем внешнего тента и землёй. Следующие 3 фотографии демонстрируют одну и ту же палатку, не имеющую абсолютно никаких вентиляционных отверстий во внешнем тенте, но обладающую только что названными обязательными элементами, обеспечивающими достаточную вентиляцию палатки (большие зазоры между внешним тентом и внутренней палаткой и краем внешнего тента и землёй).



Палатка без вентиляционных окон: большой зазор между внешним тентом и внутренней палаткой

Палатка без вентиляционных окон: большой зазор между внешним тентом и внутренней палаткой




В том случае, когда во внешнем тенте трёхсезонной палатки отсутствуют какие-либо вентиляционные отверстия, более интенсивного "выдувания" тёплого влажного воздуха из-под внешнего тента наружу можно достичь, обратив палатку к ветру той стороной, на которой край внешнего тента может быть задран выше всего:



Палатка без вентиляционных окон во внешнем тенте: возможность высоко "задирать" тент

Палатка без вентиляционных окон во внешнем тенте: возможность высоко "задирать" тент




Если же риск образования конденсата очень высок, следует задрать край внешнего тента как можно выше по возможности по всему периметру палатки, а также оттянуть внешний тент от внутренней палатки как можно дальше (см. пример на следующей фотографии). Дополнительной мерой может быть приоткрывание дверей или "щелевое" проветривание (см. ниже в подразделе "Вводим новый термин: "щелевое проветривание палатки").



Палатка без вентиляционных окон во внешнем тенте: возможные меры противодействия конденсату

Палатка без вентиляционных окон во внешнем тенте: возможные меры противодействия конденсату





А ЕСЛИ ВНЕШНИЙ ТЕНТ ДО САМОЙ ЗЕМЛИ?

К началу статьи





В контексте данной статьи под "внешним тентом, доходящим до самой земли" подразумевается исключительно тот внешний тент, который касается поверхности почвы по всему периметру палатки. Такой внешний тент встречается у палаток, предназначенных, как правило, для круглогодичного использования или для использования преимущественно в неблагоприятных метеорологических условиях. Пример палатки с внешним тентом до самой земли приведён на следующей фотографии:



Пример палатки с внешним тентом до самой земли

Пример палатки с внешним тентом до самой земли




Серьёзные производители компенсируют вызванное "длинным" тентом ухудшение вентиляции увеличением числа и/или размеров вентиляционных отверстий. Хорошими примерами могут служить 3 различные модели палаток одного и того же производителя, изображённые на следующей фотографии: под защитными "зонтиками" этих палаток скрыты вентиляционные отверстия сравнительно больших размеров.



Целесообразное сочетание внешнего тента до самой земли и крупных вентиляционных окон

Целесообразное сочетание внешнего тента до самой земли и крупных вентиляционных окон




По сути, доходящий до земли внешний тент является аналогом так называемой "ветро- и снегозащитной юбки" палатки, и нередко рассматривается туристами как "интегрированная в палатку ветро- и снегозащитная юбка" (см. ниже, в подразделе "Наличие или отсутствие ветро- и снегозащитной юбки"). При необходимости, "герметизация" основания палатки может быть быстро достигнута подсыпкой небольшого количества снега или песка к краю тента:



При доходящем до земли внешнем тенте палатки "герметизация" основания палатки может быть быстро достигнута подсыпкой небольшого количества снега или песка к краю тента

Внешний тент до земли: быстрая "герметизация" основания палатки подсыпкой снега




При использовании палаток с доходящим до земли внешним тентом в тёплых и маловетреных условиях, иногда может возникнуть необходимость "конфигурировать" вентиляционную систему палатки не только открытием вентиляционных окон или частичным приоткрытием входов в палатку, но также и сооружением "вентиляционных просветов" между внешним тентом и почвой.

Данная процедура достаточно проста: на песке или на снегу она выполняется элементарным притаптыванием почвы или выкапыванием ямок под краем внешнего тента, на каменистой почве - простым подкладыванием более или менее крупных камней под край внешнего тента. Примеры "искусственных" вентиляционных просветов между внешним тентом палатки и грунтом приведены на следующих 2 фотографиях. Внимание: в условиях интенсивного снегопада или наноса песка ветром подобное решение теряет свою эффективность и может потребовать регулярного контроля "вентиляционных просветов" и/или их переноса на подветренную сторону палатки.



Пример искусственного вентиляционного просвета между внешним тентом палатки и грунтом (1)

Пример искусственного вентиляционного просвета между внешним тентом палатки и грунтом (1)



Пример искусственного вентиляционного просвета между внешним тентом палатки и грунтом (2)

Пример искусственного вентиляционного просвета между внешним тентом палатки и грунтом (2)




Кстати, по наблюдению автора, даже без целенаправленного сооружения вентиляционных "просветов", при установке палатки с "длинным" тентом практически на любой почве в некоторых местах между тентом и землёй всегда возникают естественные просветы (примеры на следующих 2 фотографиях).



Естественные просветы между внешним тентом и почвой (1)

Естественные просветы между внешним тентом и почвой (1)



Естественные просветы между внешним тентом и почвой (2)

Естественные просветы между внешним тентом и почвой (2)




Возможность создания "вентиляционных просветов" между почвой и достающим до неё внешним тентом нередко учитывается и самими производителями палаток. Так, в край "длинного" внешнего тента могут быть вшиты:




кольца, лямки или люверсы, позволяющие задирать край внешнего тента палаточными колышками;

клеванты, позволяющие закреплять край внешнего тента на самóм же внешнем тенте;

молнии, позволяющие создавать в нижней части тента настоящие вентиляционные окна.




Эти варианты представлены на следующих 5 фотографиях:



Фиксация края "длинного" внешнего тента палаточным колышком (1)

Фиксация края "длинного" внешнего тента палаточным колышком (1)



Фиксация края "длинного" внешнего тента палаточным колышком (2)

Фиксация края "длинного" внешнего тента палаточным колышком (2)



Фиксация края "длинного" внешнего тента на самóм же внешнем тенте с помощью клеванта

Фиксация края "длинного" внешнего тента на самóм же внешнем тенте с помощью клеванта



Молния на краю ""длинного" внешнего тента, позволяющая создать вентиляционное окно (1)

Молния на краю ""длинного" внешнего тента, позволяющая создать вентиляционное окно (1)



Молния на краю ""длинного" внешнего тента, позволяющая создать вентиляционное окно (2)

Молния на краю ""длинного" внешнего тента, позволяющая создать вентиляционное окно (2)





ВВОДИМ НОВЫЙ ТЕРМИН:
ЩЕЛЕВОЕ ПРОВЕТРИВАНИЕ ПАЛАТКИ

К началу статьи





Заимствовав в области строительства выражение "залповое проветривание" и введя в область туризма новое понятие "залповое проветривание палатки" (см. выше), автор данной статьи не угомонился: по аналогии с тем же строительством, он ввёл в лексикон туризма ещё один новый термин, а именно, "щелевое проветривание палатки". Ещё бы, этот новый термин, в применении его к палаткам, как нельзя лучше отражает то, что за ним скрывается.

Внимание: поскольку вентиляционные отверстия некоторых палаток нередко напоминают "щели" благодаря своим размерам и форме, у читателя может возникнуть ложное представление, что под "щелевым проветриванием палатки" подразумевается проветривание именно посредством узких, щелевидных вентиляционных окон. В случае же, рассматриваемом в данном разделе, речь идёт о создании "щелей" в дверных молниях палатки с целью, при необходимости, обеспечить дополнительные регулируемые потоки свежего холодного воздуха, поступающего внутрь палатки с улицы. Некоторые производители учитывают такой вариант "дополнительной вентиляции" и оснащают молнии своих палаток приспособлениями, позволяющими создавать "вентиляционные разрывы с изменяемой длиной" в дверных молниях палаток. Нередко владельцы палаток не могут распознать предназначение этих приспособлений - по крайней мере, в начальной стадии использования палаток сразу после их покупки.




Использование "встречных" бегунков молнии для щелевого проветривания палатки (1)

Использование "встречных" бегунков молнии для щелевого проветривания палатки (1)



Использование "встречных" бегунков молнии для щелевого проветривания палатки (2)

Использование "встречных" бегунков молнии для щелевого проветривания палатки (2)



"Элитарный" способ щелевого проветривания палатки (1)

"Элитарный" способ щелевого проветривания палатки (1)



"Элитарный" способ щелевого проветривания палатки (2)

"Элитарный" способ щелевого проветривания палатки (2)



"Элитарный" способ щелевого проветривания палатки (3)

"Элитарный" способ щелевого проветривания палатки (3)




Само собой разумеется, при щелевом проветривании палатки следует учитывать силу ветра и стараться обезопасить молнию внешнего тента от повреждений на участках, где созданы "щели". Таким образом, щелевое проветривание следует производить не так, как это показано на следующей фотографии, где отчётливо распознаётся повышенный риск повредить молнию и/или внешний тент палатки сильным порывом ветра или даже простым спотыканием о палатку,...



Лучший способ повредить молнию и/или внешний тент палатки сильным порывом ветра

Лучший способ повредить молнию и/или внешний тент палатки сильным порывом ветра




... а так, как это демонстрирует следующая фотография (увеличенный фрагмент одной из фотографий, приведённых выше в данном подразделе). Кстати, именно эта фотография даёт пищу для размышлений на тему "Как можно быстро и "на коленке" модернизировать палатку с целью поднять эффективность её вентиляции и снизить интенсивность образующегося в ней конденсата".



Пища для размышлений на тему "Как можно быстро и "на коленке" модернизировать палатку с целью снизить интенсивность конденсата"

Пища для размышлений на тему "Как можно быстро и "на коленке" модернизировать палатку?"





КОЛИЧЕСТВО ТАМБУРОВ И ВХОДОВ

К началу статьи








Наличие у палатки двух тамбуров несколько повышает вес палатки; оно также может быть расценено как неблагоприятный фактор в прохладных условиях (более быстрое охлаждение внутренностей палатки). Тем не менее, два тамбура позволяют повысить эффективность вентиляционной системы палатки, и, тем самым, являются действенным инструментом для снижения интенсивности образующегося в палатке конденсата.

В случае непогоды, наличие 2 тамбуров позволяет перенести в один тамбур все вещи из второго тамбура, и использовать абсолютно всё пространство второго тамбура для приготовления пищи. Два тамбура также допускают сквозное "щелевое проветривание" палатки (см. выше) и позволяют эффективно проветривать внутреннее пространство палатки во время приготовления пищи на горелках и после него (причина: усиленное оседание конденсата в процессе кипения воды и угроза отравления продуктами сгорания при использовании горелок в замкнутом пространстве).



Проветривание палатки при полном открытии обоих тамбуров

Проветривание палатки при полном открытии обоих тамбуров




К редким случаям "повышенной эффективности" вентиляционного эффекта, получаемого за счёт тамбуров, относятся расположение тамбуров на смежных стенках палатки и конструктивная схема "Два тамбура и четыре входа" (см. следующие 2 фотографии).



Расположение тамбуров на смежных стенках палатки

Расположение тамбуров на смежных стенках палатки



Палатка-полусфера с конструктивной схемой "2 тамбура и 4 входа"

Палатка-полусфера с конструктивной схемой "2 тамбура и 4 входа"





ЗАЗОР МЕЖДУ ВНЕШНИМ ТЕНТОМ
И ВНУТРЕННЕЙ ПАЛАТКОЙ

К началу статьи








Достаточно большой зазор (не менее 10 см) между внешним тентом и внутренней палаткой выполняет несколько функций. В случае, когда налажен воздушный (вентиляционный) поток от нижнего края внешнего тента или расположенных близко к земле вентиляционных окон к потолку палатки, он обеспечивает значительный объём свежего воздуха, поступающего снаружи к внутренней палатке. Он также снижает риск передачи конденсата во внутреннюю палатку путём её соприкосновения с внешним тентом, то есть, предохраняет от намокания вещи и спальные мешки, находящиеся во внутренней палатке. И, наконец, он образует между внешним тентом и внутренней палаткой достаточно толстую прослойку из одного из лучших теплоизоляционных материалов (воздух), и, тем самым, позволяет несколько утеплить внутреннее пространство палатки в условиях очень низких температур, или же, наоборот, немного охладить это пространство при очень высоких температурах воздуха за пределами палатки.



Сравнительно малый зазор между внешним тентом и внутренней палаткой

Сравнительно малый зазор между внешним тентом и внутренней палаткой



Большой зазор между внешним тентом и внутренней палаткой (1)

Большой зазор между внешним тентом и внутренней палаткой (1)



Большой зазор между внешним тентом и внутренней палаткой (2)

Большой зазор между внешним тентом и внутренней палаткой (2)






НАЛИЧИЕ ИЛИ ОТСУТСТВИЕ
ВЕТРОЗАЩИТНОЙ (СНЕГОЗАЩИТНОЙ) "ЮБКИ"

К началу статьи










Ветрозащитной (снегозащитной) "юбкой" палатки называется дополнительная, прикреплённая к нижнему краю внешнего тента, полоса ткани, которая - в основном за счёт накладывания на неё песка, снега или камней - облегчает установку палатки на затрудняющем её надёжную фиксацию грунте, улучшает ветроустойчивость и утепление палатки, и защищает внутренности палатки от задувания ветра и попадания снега, воды, песка или пыли.






Использование ветрозащитной (снегозащитной) юбки снижает эффективность вентиляции палатки, и поэтому требует дополнительных мер, улучшающих эту вентиляцию! Оснащая какую-либо палатку юбкой, серьёзные производители модифицируют вентиляционную систему палатки, нередко увеличивая количество её вентиляционных окон. При самостоятельном оснащении самодельной юбкой какой-либо палатки, выпущенной производителем без юбки, требуется предпринимать меры по улучшению вентиляционной системы палатки.







Современная ветрозащитная (снегозащитная) палаточная юбка имеет преимущественно такую конструкцию, которая позволяет приподнимать ("подворачивать") юбку и использовать её не по всему периметру палатки, а только на тех участках, на которых это представляется необходимым в конкретной ситуации с учётом направления ветра и уровня вентиляции палатки. Это свойство может быть использовано с целью усилить естественную воздушную тягу в палатке, и, соответственно, снизить интенсивность образования конденсата.




Частичное "подворачивание" современной ветрозащитной (снегозащитной) палаточной юбки

Частичное "подворачивание" современной ветрозащитной (снегозащитной) палаточной юбки




Напомним читателю (см. выше в подразделе "А если внешний тент до самой земли?"), что функции ветро- и снегозащитных юбок по крайней мере частично выполняют также и внешние палаточные тенты, достигающие поверхности земли. Иногда такие тенты сконструированы таким образом, что они не просто достигают поверхности почвы, но и, подобно классическим ветро- и снегозащитным юбкам, ложатся на эту почву (см. пример на следующей фотографии).



Внешний тент палатки, не просто достигающий поверхности почвы, но и ложащийся на эту почву

Внешний тент, не просто достигающий поверхности почвы, но и ложащийся на эту почву





СТЕПЕНЬ НАТЯЖЕНИЯ
ВНЕШНЕГО ТЕНТА И ВНУТРЕННЕЙ ПАЛАТКИ

К началу статьи








В разделе 3 ("Зачем изобрели двухслойные палатки?") мы отметили, что "в идеальном случае (то есть, тогда, когда отсутствует значительная вибрация внешнего тента, вызванная сильными порывами ветра или ударами дождевых капель) образовавшийся на внешнем тенте водяной конденсат просто стекает с этого внешнего тента на землю".

На пути к этому "идеальному" варианту мы никогда не пройдём мимо тугого натягивания внешнего тента палатки. При хорошем натяжении внешнего тента, отсутствие складок на нём практически исключает слипание капель конденсата в крупные "куски", а сниженная вибрация тента противодействует слетанию с него капель конденсата. Чем туже натянут тент, тем быстрее стекает с его наружной стороны дождевая вода и образовавшийся на его внутренней стороне конденсат, и тем ниже вероятность стряхивания этого конденсата с внешнего тента на внутренний.

ХОРОШО НАТЯГИВАТЬ ВНЕШНИЙ ТЕНТ ПАЛАТКИ НУЖНО ВСЕГДА.

ТО ЕСТЬ, ТАКЖЕ И В "ХОРОШУЮ" ПОГОДУ.

И ДАЖЕ ПРИ ПОЛНОМ ОТСУТСТВИИ ВЕТРА.

Почему же "при полном отсутствии ветра"? А вот почему: безветрие является одним из факторов, существенно усиливающим образование конденсата в палатке, а хорошее натяжение внешнего тента, как мы только что видели, "работает" против конденсата.

Вот как просто, дорогой читатель.



Сильное натяжение внешнего тента палатки предотвращает скапливание конденсата на этом тенте

Сильное натяжение внешнего тента палатки предотвращает скапливание конденсата на этом тенте




Сильное натяжение внешнего тента палатки (по возможности до полного исчезновения складок на нём) имеет положительное воздействие не только на скорость стекания капель конденсата с этого тента.



Оно снижает вызванный ветром шумовой фон.

Оно предохраняет тент от преждевременного износа.

Оно предохраняет дуги палатки от чрезмерного сгибания под ветровой нагрузкой (наличие складок на внешнем тенте означает также и сниженную упругость каркаса палатки).

Оно способствует некоторому увеличению внутреннего пространства палатки.

Оно способствует лучшей вентиляции палатки и лучшему распределению нагрузок на её несущие элементы.

Оно предупреждает передачу конденсата внутрь внутренней палатки посредством её касания с внешним тентом.

Оно противостоит повреждениям тента палатки и её дуг в случае воздействия на них очень больших импульсных нагрузок, возникающих, например, вследствие резких порывов ветра или спотыкания человека о палатку.




Это перечисление даёт понять: бытующее в среде туристов мнение "Натяжение тентов палатки необходимо только в случае плохой погоды", является свидетельством полной некомпетентности. Или, попросту, разговором о том, чего не знаешь.




Не следует забывать о том, что гораздо проще натянуть тент палатки заранее, чем при усилении ветра ночью спешно вылезать из тёплого спального мешка, натягивать на себя одежду и ботинки, и, выбравшись из палатки, подставлять себя сильному ветру.

Отметим, что в некоторых случаях великолепный геометрический расчёт конструкции палатки обеспечивает этой палатке отличное натяжение внешнего тента даже без применения колышков и штормовых оттяжек. Пример мы видим на следующей фотографии: в данном случае натяжение внешнего тента обусловлено особой гибридной конструкцией палатки ("полубочка-полусфера", см. схему на вставке в фотографию):



Отличное натяжение внешнего тента палатки даже без использования оттяжек и колышков

Отличное натяжение внешнего тента палатки даже без использования оттяжек и колышков




Хорошее натяжение внутренней палатки также противостоит последствиям образования конденсата:



Оно "поддерживает" водоотталкивающую функцию внутреннего тента, так как упавшие с внешнего тента на внутреннюю палатку капли конденсата скатываются с внутренней палатки быстрее, когда эта внутренняя палатка хорошо натянута.

Оно "поддерживает" паропропускающие свойства внутренней палатки, так как плохое натяжение стенок внутренней палатки создаёт складки и тем самым, "уплотняет" стенки внутренней палатки, что может вызвать образование конденсата уже на внутренней стороне стенок внутренней палатки.


Хорошее натяжение внутренней палатки противостоит последствиям образования конденсата (1)

Хорошее натяжение внутренней палатки противостоит последствиям образования конденсата (1)



Хорошее натяжение внутренней палатки противостоит последствиям образования конденсата (2)

Хорошее натяжение внутренней палатки противостоит последствиям образования конденсата (2)





Группа факторов "Расположение палатки на рельефе"

К началу статьи




Фактор, способствующий образованию конденсата: установка палатки близко к воде

Фактор, способствующий образованию конденсата: установка палатки близко к воде




К группе факторов, относящихся к ландшафтным особенностям точки установки палатки, и способных влиять на процесс конденсации влаги внутри этих палаток, можно отнести следующие:




расположение палатки на закрытом или открытом участке рельефа,

расположение палатки в низине, в углублении рельефа или на возвышении,

расположение палатки в кустарнике, лесу или за их пределами,

расположение палатки в мокром или сухом месте,

расположение палатки поблизости от водоёмов или на удалении от них,

расположение палатки на очень холодной поверхности.





НА ЗАКРЫТОМ УЧАСТКЕ РЕЛЬЕФА

К началу статьи




Как мы видели выше, ветер представляет собой один из важнейших инструментов "укрощения" конденсата, образующегося в палатке. Установка палатки на "закрытом" участке рельефа, то есть, на участке, загромождённом различными препятствиями природного происхождения, нейтрализует действие ветра. В предельно неблагоприятном случае, в точке, где расположена палатка, может образоваться полный застой воздуха. Что, естественно, будет способствовать образованию конденсата.



Палатка, установленная на закрытом участке рельефа (1)

Палатка, установленная на закрытом участке рельефа (1)



Палатка, установленная на закрытом участке рельефа (2)

Палатка, установленная на закрытом участке рельефа (2)



Палатка, установленная на закрытом участке рельефа (3)

Палатка, установленная на закрытом участке рельефа (3)



Палатка, установленная на открытом участке рельефа (1)

Палатка, установленная на открытом участке рельефа (1)



Палатка, установленная на открытом участке рельефа (2)

Палатка, установленная на открытом участке рельефа (2)



Палатка, установленная на открытом участке рельефа (3)

Палатка, установленная на открытом участке рельефа (3)





В НИЗИНЕ ИЛИ В УГЛУБЛЕНИИ РЕЛЬЕФА

К началу статьи




Ночное пребывание в низине или углублении рельефа неблагоприятно тем, что именно в низины и углубления рельефа опускается холодный воздух. Ночью, особенно, когда погода и без того холодная, в таких местах существенно холоднее, чем на возвышении. Установка палатки на возвышении означает не только более высокую температуру воздуха во время ночёвки, и, соответственно, меньшую интенсивность образования конденсата в палатке. Благодаря ветру, вокруг установленной на возвышенности палатки будет меньше крылатых насекомых; во время сильного дождя вода не будет скапливается под палаткой, как это происходит при её установке в углублениях рельефа.



Палатка, установленная в углублении рельефа; хорошо, что лето!

Палатка, установленная в углублении рельефа: хорошо, что лето!





В ГУСТОМ КУСТАРНИКЕ ИЛИ В ЛЕСУ

К началу статьи




Установка палатки в густом кустарнике или лесу также нейтрализует ветер как инструмент, с помощью которого можно существенно снизить интенсивность образования конденсата в палатке. При низких температурах и высокой влажности воздуха следует, по возможности, устанавливать палатку за пределами леса (например, на его опушке).



Палатка, установленная в густом кустарнике

Палатка, установленная в густом кустарнике



Палатка, установленная на опушке леса

Палатка, установленная на опушке леса





В МОКРОМ МЕСТЕ

К началу статьи







Под "мокрым местом" мы подразумеваем участки рельефа, на которых почва по каким-то причинам насыщена большим количеством влаги. О большой влажности почвы нередко сигнализирует внешний вид растительности в мокрых местах (см. пример на следующей фотографии). При палаточной ночёвке на такого рода участках следует, по возможности, использовать футпринт в тамбурах палатки.



Растительность на почве с большим содержанием влаги

О большой влажности почвы нередко сигнализирует внешний вид растительности





ПОБЛИЗОСТИ ОТ ВОДОЁМОВ

К началу статьи




Следующая фотография демонстрирует конденсат, образующийся на ручке черпака, висящего рядом со струёй горного источника воды. Установка палатки вплотную к водоёмам (моря, озера, реки, ручьи, болота) ничем не отличается от этой ситуации: при благоприятных для образования конденсата метеорологических условиях, повышенная влажность воздуха в непосредственной близости от воды может стать фактором, усиливающим образование конденсата в палатке.



Образование конденсата на ручке черпака, висящего у источника воды

Образование конденсата на ручке черпака, висящего у источника воды




Палатки, установленные вплотную к крупному водоёму



Палатки, установленные вплотную к крупному водоёму




Чаще всего, установка палатки прямо на берегу водоёма вызвана не только стремлением к "единению с природой", но также и нежеланием утруждать себя длительными прогулками за питьевой водой. На следующей фотографии мы видим практически "оптимальное" для изображённой ситуации расположение палатки по отношению к водоёму: палатка находится на сравнительно малом удалении от воды, но, при этом, она расположена выше воды и на очень открытом (читай: продуваемом ветром) участке ландшафта, вследствие чего снижен риск образования "дополнительного" конденсата в палатке.



Палатка, установленная на открытом месте и на некотором удалении от воды

Палатка, установленная на открытом месте и на некотором удалении от воды



Палатка, установленная на некотором удалении от воды

Палатка, установленная на некотором удалении от воды




В некоторых случаях установка палатки прямо на берегу водоёма может не вызывать образования конденсата – например, при установке палатки прямо на морском или океанском берегу, то есть, в месте, где нет "экранирующей" растительности и есть достаточно сильный ветер (см. следующую фотографию).



Палатка, установленная на берегу моря: огромный водоём, но отсутствие деревьев и сильный ветер = отсутствие конденсата

На берегу моря: огромный водоём, но отсутствие деревьев и сильный ветер = отсутствие конденсата





НА ХОЛОДНЫХ ПОВЕРХНОСТЯХ

К началу статьи




Образование конденсата на полу внутри палатки (см. пример на следующей фотографии) может быть вызвано очень холодной поверхностью почвы под палаткой. Точно так же, как и в случае образования конденсата на внутренней стороне внешнего тента палатки (процесс описан выше в данной статье), в данном случае причиной конденсата является контакт тёплого воздуха, находящегося внутри палатки, с холодной поверхностью днища палатки. Внимание: обилие конденсата на полу может быть ошибочно принято за следствие многочисленных сквозных повреждений пола палатки.

К поверхностям, способным провоцировать интенсивное образование водяного конденсата на полу внутри установленной на них палатки, относятся, например, лёд и - в холодное время года - плиты из природного камня или сплошного бетона. "Очень холодной" делает эти поверхности их сравнительно высокая теплопроводность: она многократно превосходит теплопроводность рыхлой и хорошо оструктуренной почвы, песка и снега.



Водяной конденсат на полу внутри палатки

Водяной конденсат на полу внутри палатки




Следующая фотография демонстрирует ситуацию, в которой тонкий ЭВА-коврик используется под палаткой с целью "блокировки" образования конденсата на полу внутри палатки. После появления на рынке туристического снаряжения ковриков из закрытоячеистого пеноматериала (коврики-"пенки", изобретены в 1967 году), подобный способ противодействия образованию конденсата на полу палаток приобрёл характер "стандартного".



Коврик-"пенка" под палаткой: предупреждение образования водяного конденсата на полу палатки

Коврик-"пенка" под палаткой: предупреждение образования водяного конденсата на полу палатки





ИСКУССТВЕННОЕ И ЕСТЕСТВЕННОЕ "ЭКРАНИРОВАНИЕ"

К началу статьи




Выше, во введении в раздел "Группа факторов "Гидрометеорология", мы упоминали, что при существенном охлаждении внешнего тента палатки дождём или снегопадом, некоторого противодействия усиленному образованию конденсата в палатке можно добиться, например, натянув над палаткой тарп или даже простую плёнку. Они послужат "экраном", препятствующим дополнительному охлаждению внешнего тента падающей на него дождевой водой (снегом), а во время сильного дождя обезопасят внешний тент палатки от сотрясений, вызванных ударами дождевых капель, то есть, предотвратят сбрасывание капель конденсата с внутренней стороны внешнего тента на внутреннюю палатку.

Помимо искусственных "экранов", в определённых метеорологических условиях для борьбы с конденсатом могут быть использованы также и некоторые естественные "экраны", обеспечиваемые самой природой. Вспомним, например, как после холодных безоблачных и безветренных ночей на поверхности земли и стоящих под открытым небом автомобилей образуется иней. Механизм, действующий в данном случае, достаточно прост: отсутствие облачности ночью означает практически беспрепятственную передачу теплового излучения земли в атмосферу. В таких условиях, поверхности земли и расположенных на ней предметов охлаждаются быстрее, чем воздух. Настолько быстрее, что под утро температура земли и поверхности стоящего на ней автомобиля может быть намного ниже, чем температура воздуха. Такое положение вещей не только благоприятствует описанному в начале данной статьи процессу образования конденсата, но и способствует быстрому превращению этого конденсата в иней.

Облачность же можно рассматривать как своеобразный "экран", отражающий тепловое излучение земли, и, таким образом, замедляющий охлаждение поверхности земли и расположенных на ней предметов. Описывая выше покрытые инеем автомобили, мы не случайно (в буквальном смысле) подчеркнули, что эти автомобили стояли "под открытым небом". Дело в том, что в тех же обстоятельствах ("после холодных безоблачных и безветренных ночей", см. выше) на автомобилях не будет инея, если они проведут ночь не под открытым небом, а под хвойными деревьями или под навесами. Тот же эффект будет наблюдаться и у участков земли, находящихся под навесами или непосредственно под деревьями или кустами (см. пример на следующей фотографии). Как мы видим, навесы и деревья способны выполнять ту же самую "экранирующую" функцию, которую выполняет облачность.



Результат естественного экранирования почвы кустами: отсутствие инея под кустами

Результат естественного экранирования почвы кустами: отсутствие инея под кустами





Группа факторов "Поведение пользователей палатки"

К началу статьи




Фактор, способствующий образованию конденсата: приготовление пищи внутри палатки

Фактор, способствующий образованию конденсата: приготовление пищи внутри палатки




К группе поведенческих факторов, способных влиять на процесс конденсации влаги из воздуха внутри палатки, можно отнести следующие:




количество людей внутри палатки,

наличие намокшего снаряжения внутри палатки,

наличие намокшей одежды внутри палатки,

сушка намокшей одежды внутри палатки,

наличие промокших животных (например, собак) внутри палатки,

приготовление пищи на горелках внутри палатки,

отсутствие привычки сушить палатку в походе.




Приведённый выше список вряд ли нуждается в каких-либо расширенных комментариях. Понятно, что всё живое и/или мокрое в палатке неизбежно содействует образованию конденсата. И чем больше этого "живого и/или мокрого" находится в палатке, тем серьёзнее проблема конденсата. Проще всего решается проблема мокрой одежды: её лучше оставлять в тамбурах. Если такой возможности нет, мокрые вещи следует взять внутрь палатки, предварительно упаковав их в герметичные мешки.





ПОЧЕМУ ВАЖНО СУШИТЬ ПАЛАТКУ?

К началу статьи





Если метеорологические условия в походе позволяют, следует ежедневно сушить палатку, чтобы к следующей ночёвке эта палатка была по возможности сухой. Данная мера направлена не только на предупреждение образования плесени на палатке. Транспортировка внутренней палатки вместе с влажным внешним тентом или же отдельно от внешнего тента, но во влажном состоянии, нежелательна, так как у влажной внутренней палатки снижена способность пропускать водяной пар. А это чревато следующим весьма неприятным последствием: конденсат может начать образовываться уже внутри внутренней палатки.

Да, кстати, сушка палатки - это не такое уж утомительное занятие. Ведь эту сушку можно поручить кому-нибудь другому. Например, ветру. А самому со спокойной душой предаться утренней трапезе...



Сушка палатки как одна из мер противодействия образованию конденсата

Сушка палатки как одна из мер противодействия образованию конденсата





КАПИЛЛЯРНАЯ ПЕРЕДАЧА КОНДЕНСАТА
СКВОЗЬ СТЕНКУ ВНУТРЕННЕЙ ПАЛАТКИ

К началу статьи





Выше мы уже отметили, что малые размеры днища палатки и сильный наклон её стенок являются наиболее частой причиной проникновения конденсата во внутреннюю палатку. И действительно, пользователю палатки с малой шириной и/или длиной спального места и сильным наклоном стенок не избежать касания стенок внутренней палатки своим спальным мешком. Если же в точке касания наружная сторона внутренней палатки намочена конденсатом, то происходит так называемое "капиллярное впитывание" этого конденсата, то есть, его спонтанная передача сквозь стенку палатки на спальный мешок. Интенсивность капиллярного эффекта может быть усугублена плохим качеством ткани внутренней палатки или полным отсутствием на ней водоотталкивающей пропитки.

На следующей фотографии: касание спальным мешком стенки внутренней палатки, вызвавшее капиллярную передачу воды сквозь стенку на спальный мешок (см. отмеченное стрелкой тёмное пятно на стенке). Мало того, помимо спального мешка, стенки касается также и одежда (отмечена второй стрелкой):



Касание спальным мешком стенки внутренней палатки: верный способ намочить спальный мешок

Касание спальным мешком стенки внутренней палатки: верный способ намочить спальный мешок




Решением данной проблемы могло бы быть увеличение зазора между спальным мешком и стенками палатки, то есть, покупка палатки с более широким днищем и малым наклоном стенок. Польза этой акции будет заключаться не только в устранении капиллярного эффекта. Ведь увеличенные размеры дна палатки и малый наклон её стенок означают, как правило, увеличенный объём внутренней палатки. В свою очередь, увеличенный объём внутренней палатки означает лучшую циркуляцию воздуха в палатке. Что, в конечном итоге, работает против образования конденсата в палатке.





Куртка как защита спального мешка от конденсата




Простейшим "экстренным" решением проблемы капиллярной передачи конденсата сквозь стенку внутренней палатки на нижнюю часть спального мешка могло бы быть натягивание на эту часть мешка застёгнутой водозащитной куртки (пример на следующей фотографии).

Вполне естественно, что куртка, натянутая поверх нижней части спального мешка, будет также способствовать задержке в спальном мешке той влаги, которую пользователь этого мешка испаряет во сне своей нижней частью тела. Тем не менее, посредством капиллярной передачи воды со стенки внутренней палатки, в спальный мешок поступает чаще всего несравненно большее количество влаги, чем в результате потоотделения пользователя этого мешка. В особо неблагоприятных условиях, а именно, при обильном образовании конденсата на внешнем тенте и вызванном сильным ветром устойчивом сбрасывании этого конденсата на стенку внутренней палатки, количество воды, "всосанной" спальным мешком за ночь, вполне может исчисляться уже не в миллилитрах, а в литрах. Это обстоятельство делает использование спального мешка с курткой гораздо более предпочтительным, чем без нее.

ВНИМАНИЕ: в аспекте компромисса между "благоприятной" защитой спального мешка от намокания снаружи и "неблагоприятной" задержкой влаги, испаряемой телом спящего, в лучшей ситуации окажется владелец так называемой "мембранной" куртки, то есть, куртки, являющейся одновременно водозащитной (водонепроницаемой) и "дышащей" (именно такой вариант мы видим на следующей фотографии: куртка из мембраны Gore-Tex PRO).



Надетая на спальный мешок куртка: экстренная защита мешка от "капиллярного" конденсата

Надетая на спальный мешок куртка: экстренная защита мешка от "капиллярного" конденсата





ГОТОВКА НА ГОРЕЛКАХ ВНУТРИ ПАЛАТКИ

К началу статьи





Приготовление пищи на горелках внутри палатки чревато, как минимум, тремя неприятными вещами: образованием большого количества конденсата, пожаром в результате неправильного использования горелки или её опрокидывания, и отравлением (вплоть до фатального исхода) продуктами сгорания при использовании горелок в замкнутом пространстве. Как мы видим, из этих трёх "неприятных вещей" образование конденсата представляет собой наименьшее зло. Вывод: готовку внутри палатки следует, по возможности, избегать.



По возможности, готовить пищу следует за пределами палатки

Приготовление в палатке пищи на горелке чревато не только конденсатом...



Производитель о последствиях плохой вентиляции и использования горелок внутри палатки

Производитель о последствиях плохой вентиляции и использования горелок внутри палатки






Конденсат в палатке: краткое резюме

К началу статьи





Оценка масштабов образования конденсата в палатке является, в сущности, оценкой эффективности вентиляционной системы (схемы) этой палатки.



Конденсат образуется в палатке не всегда, а только под воздействием определённых факторов. Как правило, причиной образования конденсата является совпадение некоторых из этих факторов. По своему характеру данные факторы можно условно разделить на следующие 4 группы:




ГИДРОМЕТЕОРОЛОГИЧЕСКИЕ ФАКТОРЫ
ХАРАКТЕРИСТИКИ ПАЛАТКИ
РАСПОЛОЖЕНИЕ ПАЛАТКИ НА РЕЛЬЕФЕ
ПОВЕДЕНЧЕСКИЙ (ЧЕЛОВЕЧЕСКИЙ) ФАКТОР

Как именно эти факторы способствуют образованию конденсата, и как можно противостоять их воздействию, мы рассмотрели в самом большом разделе данной статьи ("Меры противодействия образованию конденсата").



Образование водяного конденсата в палатке в целом более свойственно холодному времени года: точно так же, как в случае с оконными стёклами и очками, в это время детали палатки подвержены более сильному охлаждению, чем в тёплое время.



Образование водяного конденсата в палатке есть "нормальный" (естественный) физический процесс, которого нельзя избежать хотя бы потому, что в нём, помимо человека, задействованы также метеорологические факторы, на которые человек не в состоянии повлиять - например, температура и влажность воздуха снаружи палатки. При определённых метеорологических условиях, водяной конденсат может образовываться на любой поверхности, в том числе и на наружной стороне внешних палаточных тентов, и на простой плёнке, используемой в качестве элементарного навеса-укрытия.





Естественный характер процессов, ведущих к образованию конденсата в палатке, делает бессмысленной какую-либо "борьбу" непосредственно с конденсатом как таковым. Метеорологические условия являются основной действующей силой, запускающей механизм образования конденсата, и эти же метеорологические условия являются той областью, в которой человек почти не в состоянии что-либо изменить в свою пользу. Полностью избежать водяного конденсата, образующегося в палатке, невозможно; можно только принять некоторые меры, при которых образование конденсата станет менее интенсивным.





Конструктивной схемой палатки, сравнительно надёжно предупреждающей негативные последствия конденсата, является так называемая "двухслойная" схема (изобретена в 1964 году). Эта схема разрабатывалась специально с целью обезопасить пользователей палатки и их снаряжение от неблагоприятного воздействия образующегося в палатке водяного конденсата, и представляет собой комбинацию "внутренней палатки" (отдельного спального отсека, имеющего способную пропускать водяной пар текстильную оболочку), с защищающим его со всех сторон отдельным ветро- и водозащитным тентом. Детали и иллюстрации см. в разделе 3 ("Зачем изобрели двухслойные палатки?").



ПАЛАТКИ "БЕЗ КОНДЕНСАТА" НЕ СУЩЕСТВУЮТ,

так как, во-первых, для образования конденсата необходима какая-то поверхность, а все палатки имеют поверхности (в противном случае эти палатки были бы невидимыми). В данном контексте, под словом "поверхность" в первую очередь подразумевается внешний тент палатки; будучи наружным элементом палатки, этот тент может быть существенно охлаждён. Во-вторых, находящиеся внутри палатки люди "вырабатывают" тёплый (и, соответственно, влажный) воздух, который теплее, чем внешний тент палатки. В-третьих, эти люди могут готовить пищу внутри палатки, что значительно увеличивает объём тёплого влажного воздуха. В-четвёртых, в палатке может отсутствовать вентиляционная система, худо-бедно обеспечивающая приток холодного сухого (насыщенного кислородом) воздуха снаружи внутрь палатки и вывод тёплого влажного воздуха из палатки наружу. И, наконец, в-пятых, метеорологические условия иногда бывают такими, что интенсивная конденсация влаги в палатке становится предрешённой, и даже самая хитроумная вентиляционная система палатки не в состоянии эффективно бороться с ней. Детали и иллюстрации к теме "Физический аспект водяного конденсата" см. в разделе 1 ("Из физики, но простыми словами").



Само по себе наличие водяного конденсата на внешнем тенте двухслойной палатки - не проблема. Проблема возникает тогда, когда из-за конденсата намокают вещи, находящиеся внутри тамбуров палатки. Ещё бóльшую проблему представляет собой конденсат, проникающий в спальный отсек через стенки внутренней палатки или даже образующийся непосредственно во внутренней палатке. В этом случае может намокнуть то снаряжение, которое обладает высокой степенью критичности в аспекте безопасности человека как минимум в холодное время года - например, спальный мешок и одежда.



Наиболее неблагоприятными в аспекте образования водяного конденсата в палатке являются следующие ситуации:





Вызванные ветром и/или сильным дождём сотрясения внешнего тента, приводящие к стряхиванию с тента капель конденсата. Особо безрадостными являются ситуации, когда в тамбурах палатки хранятся вещи, намокание которых нежелательно, и когда стенки внутренней палатки состоят только из анти-москитной сетки или же эта сетка не закрыта вторым (более плотным) тканевым слоем. Меры, противодействующие данным "безрадостным ситуациям", рассмотрены в разделе 7.2 ("Характеристики палатки").




Влажность воздуха снаружи палатки превышает влажность воздуха внутри палатки. Без какого-либо дополнительного источника тепла или вентилятора, в данной ситуации почти невозможно вывести из палатки насыщенный влагой воздух. Внимание: когда влажность воздуха снаружи палатки превышает влажность воздуха внутри палатки, меры по усилению вентиляции могут привести к обратному результату, то есть, к более интенсивному образованию конденсата!




При низких зимних температурах сильное охлаждение не только внешнего тента, но также и находящейся под ним внутренней палатки, что вызывает образование конденсата уже в самой внутренней палатке.







На момент написания данной статьи, наиболее действенным оружием против последствий образования конденсата в палатке продолжала оставаться продуманная, допускающая регулировку, интенсивная вентиляция палатки. Отсюда следует, что тот, кто (ошибочно) рассматривает туристическую палатку как "средство утепления", в случае конфронтации с конденсатом заведомо оказывается в проигрышной ситуации.





Предупредить последствия скапливания тёплого и насыщенного водой воздуха у потолка палатки можно только быстрым выводом этого воздуха за пределы палатки. Поэтому предпочтительным становится сочетание присутствующей в палатке естественной тяги воздуха с периодическим "залповым" проветриванием (см. раздел 7.1, "Гидрометеорологические факторы"). Условиями, при которых естественная тяга воздуха становится в палатке оптимальной, являются следующие: организованный по возможности у основания палатки приток в неё наружного (холодного) воздуха и расположенные как можно выше крупные вентиляционные отверстия, через которые тёплый воздух покидает палатку. Как мы продемонстрировали в подразделе "А если внешний тент до самой земли?", даже в случае, когда внешний тент палатки касается поверхности почвы, обеспечение притока воздуха внутрь палатки из-под нижнего края этого тента не представляет проблемы. Детали и иллюстрации к теме "Вентиляционная система палатки" см. в разделе 7.2 ("Характеристики палатки").



Не следует забывать, что приток холодного воздуха внутрь палатки имеет, помимо всего прочего, также и позитивный физиологический эффект: в холодном воздухе содержится больше кислорода, чем в тёплом воздухе того же объёма (см. подраздел "Почему в холодном воздухе больше кислорода?" в начале данной статьи).



Степень эффективности естественной тяги воздуха, действующей против образования конденсата, частично зависит и от размеров и конструктивного типа палатки. В выигрышном положении оказываются более крупные палатки, обладающие конструктивной схемой, не способствующей "растеканию" тёплого воздуха во всех направлениях вдоль потолка, и имеющие вентиляционные отверстия вблизи от своей самой верхней точки (пример: палатки-полусферы) или даже непосредственно в этой точке (пример: палатки-шатры). Детали и иллюстрации к теме "Конструктивные типы палаток и их вентиляционные схемы" см. в разделе 7.2 ("Характеристики палатки").



Сравнение различных моделей палаток по параметру "степень подверженности конденсату" полностью лишено смысла, поскольку такое сравнение может быть надёжным только в том случае, когда сравниваемые палатки, как минимум, имеют одинаковый конструктивный тип, одинаковую высоту, одинаковый внутренний объём и одинаковое количество вентиляционных окон, а также находятся в одном и том же месте в одно и то же время, одинаково сориентированы в пространстве по отношению к ветру, и имеют внутри себя одинаковое количество абсолютно одинаковых по росту, весу и теплоотдаче людей.



Человек, купивший двухслойную палатку и не знающий, почему она двухслойная, не может осознать, что он приобрёл инструмент, созданный специально для борьбы с последствиями конденсата, и поэтому не в состоянии правильно применить этот инструмент. Свидетельства этому: повальное незнание, почему необходимо натягивать оттяжки палатки всегда (независимо от состояния погоды) и почему влажная внутренняя палатка усугубляет проблему образования конденсата, более чем часто встречающиеся в Интернете тупоумные советы "натягивать оттяжки палатки только в плохую погоду" и фотографии палаток с провисшими внешними тентами и внутренними палатками, а также пренебрежение необходимостью обновлять водоотталкивающую пропитку у внутренних палаток, находящихся в длительной эксплуатации и часто подвергающихся мойке. Детали и иллюстрации к теме "Степень натяжения внешнего тента палатки" см. в разделе 7.2 ("Характеристики палатки"), негативная роль мокрых внутренних палаток в процессе образования конденсата освещена в разделе "Почему важно сушить палатку".



Внимательное рассмотрение проблематики палаточного конденсата явственно свидетельствует о том, что наиболее неблагоприятные последствия образования конденсата для пользователей палатки - а именно, намокание их спального снаряжения - возникает не по вине производителя палатки или метеорологической обстановки, а чаще всего вследствие недальновидности самогó пользователя палатки. И действительно, пользователю палатки с малой шириной и/или длиной спального места и сильным наклоном стенок не избежать касания стенок внутренней палатки своим спальным мешком. Если же в точке касания наружная сторона внутренней палатки намочена конденсатом, то происходит так называемое "капиллярное впитывание" этого конденсата, то есть, его спонтанная передача сквозь стенку внутренней палатки на спальный мешок. Именно на эту проблему чаще всего жалуются пользователи палаток при обсуждении проблематики конденсата. При этом они забывают о том, что виновниками данной проблемы являются они сами, и что решить проблему они могли бы достаточно просто - а именно, купив палатку с более широким и/или более длинным днищем и имеющими меньший наклон стенками, или же каждую ночь создавая из имеющегося в наличии снаряжения "заградительные заслоны", предупреждающие касание спального мешка и стенок палатки.



В ситуации, когда погода вынуждает в буквальном смысле слова "задраивать все люки" в палатке, проблема конденсата может перейти в разряд критических. В данной ситуации, единственным подручным средством, способным хоть как-то противодействовать последствиям интенсивного образования конденсата, может стать периодическое протирание стенок и/или пола палатки салфетками, хорошо впитывающими воду. Детали и иллюстрации см. в разделе 5 ("Салфетки: помощь в экстренном случае").



Некоторые меры, направленные на снижение количества конденсата в палатке, могут, при определённых условиях, носить двойственный характер, то есть, давать, помимо положительного эффекта, также и отрицательный побочный эффект. Определить, какой именно эффект перевешивает в каждом конкретном случае, помогают наблюдение и сравнение. Примеры "двойственных" мер были приведены в разделе "Меры противодействия образованию конденсата" в подразделах "Гидрометеорологические условия", "Характеристики палатки" и "Расположение палатки на рельефе".




Статья Комбрига "Конденсат в палатке и как с ним бороться"



Удачи!




К оглавлению раздела К началу статьи

Copyright © 2019 Леонид Александров (Комбриг)
публикация статьи: апрель 2019 г.




Внимание: необходимость написания статей диктуется желанием автора данного сайта обеспечить русскоговорящего туриста подробной, и при этом регулярно актуализируемой информацией "из первых рук". Следует учитывать, что статьи, представленные на данном сайте, представляют собой результаты длительных (иногда многомесячных) и самостоятельно проведённых автором исследований, анализа автором собственных наблюдений и ошибок, а также многочисленных контактов автора с различными организациями - например, производителями спортивного снаряжения или ведомствами, специфика которых связана с альпийской тематикой. На тексты, опубликованные на данном сайте, автор даёт своеобразную "гарантию" - в чём она заключается, Вы узнаете, нажав на картинку, данную справа.

Гарантия Комбрига - что это такое?




Желающим же "потырить материальчик" с этого сайта рекомендуется сперва прочитать условия пользования материалами данного сайта (даны в самом низу страницы), затем поинтересоваться значением слова "копирайт", и в заключение задать себе вопрос о целесообразности смены своего статуса на статус плебеев, быдла, шпаны и гопоты.







Copyright © 2019 Леонид Александров (Комбриг). Все материалы этого сайта являются интеллектуальной собственностью автора. Запрещено копирование материалов данного сайта и их публикация (также частичная), в печатных изданиях, сетях и иных источниках и/или их коммерческое использование. Материалы, размещенные на данном сайте, не носят какого-либо коммерческого или рекламного характера. В этих материалах выражено личное мнение автора, которое может кардинально отличаться от мнения читателя. Автор материалов, размещенных на данном сайте, не несет никакой ответственности за действия, которые будут предприняты читателем по прочтении этих материалов, а также за неверную интерпретацию их содержания.
